2D Gruppe

Top  Vorheriges  Nächstes

Eine 2D Gruppe ist eine Zusammenfassung einzelner Elementen, die wie ein einzelnes Objekt behandelt werden.



In ARCHline.XP® gibt es zwei Arten von Gruppen:

Lokale Gruppe

Verwenden Sie eine lokale Gruppe um mehrere Elemente als ein einzelnes zu bearbeiten. Diese Gruppe wird nicht in der Bibliothek abgespeichert und steht auch nicht für andere Projekte zur Verfügung. Eine lokale Gruppe kann auch andere Gruppen beinhalten.

Globale Gruppe

Globale Gruppen werden in die Bibliothek abgespeichert und können daher auch in anderen Projekten verwendet werden. Eine globale Gruppe kann keine anderen Gruppen enthalten.





Eine Gruppe wird durch die folgenden Eigenschaften definiert:



die darin enthaltenen Elemente,

eine beliebige Anzahl von Referenzpunkten. Eine Gruppe wird mit dem aktiven Referenzpunkt platziert.

Dem gegebenen Namen.



Platzieren Sie Gruppen mit dem Befehl Platzieren aus dem Menü Tools Gruppieren 2D, oder aus dem Design Center.



Benutzerdefinierte Gruppen werden in der gewählten Kategorie gespeichert. Sie können nicht in den programminternen Gruppen (grau gekennzeichnet) gespeichert werden.

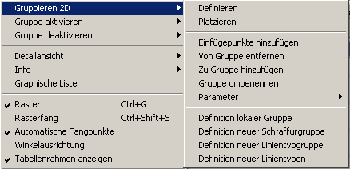

Befehle zum Arbeiten mit 2D Gruppen finden Sie unter Gruppieren 2D im Menü Tools, sowie im PopUp Menü:
