Hiermit können Sie neue Linientypgruppen definieren, welche Sie wiederum in neuen Linientypen verwenden können. Die so definierte Gruppe wird dann periodisch als Teil der Linie platziert.
Diese Methode besteht aus zwei Teilen:
| ► | 2D Gruppe erzeugen, welche als Muster dient. |
| ► | Linientyp erzeugen, welcher dieses Muster nutzt. |
Muster erzeugen
| • | Wählen Sie die Elemente des Musters |
| • | Enter Beendet die Auswahl. |
| • | Definieren Sie die Einfügepunkte. |
| • | Enter Beendet diese Definition. |

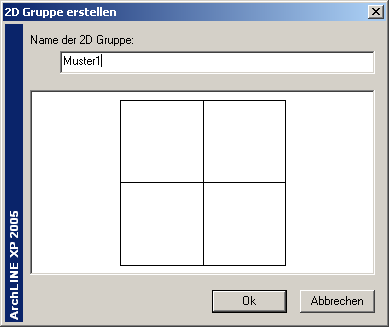

| • | Geben Sie den Namen der neuen Gruppe ein. |
| • | OK Schließt den Dialog. |
das Programm speichert die neue Gruppe in die Bibliothek: Oli/Legends/UserLinetypes.oli
Linientyp erzeugen
Der Dialog Linientypen erscheint.
| • | Klicken Sie auf Neu, wählen Sie die Option Symbol und anschließend das gerade erzeugte Muster. |
| • | Definieren Sie die Einstellungen der neuen Linie. |
| | Für die weitere Vorgangsweise siehe Kapitel 11.6.12. Definition neuer Linientypen. |
