Um eine neue 2D Gruppe zu erstellen und sie in die Bibliothek zu speichern, gehen Sie folgendermaßen vor:
| • | Wählen Sie die Elemente, welche zur neuen Gruppe hinzugefügt werden sollen. |
| • | Enter Beendet die Auswahl. |
| • | Definieren Sie Einfügepunkte. Diese können dann zum platzieren verwendet werden. |
| • | Enter Beendet die Definition der Einfügepunkte. |

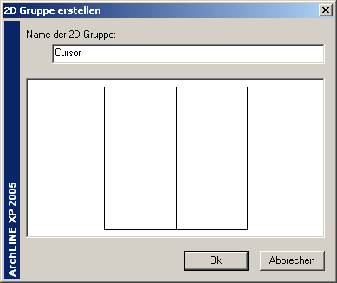

| • | Geben Sie den Namen der Gruppe ein. Verwenden Sie kein Leerzeichen im Namen (benutzen Sie z.B. einen Unterstrich „_“) |
| • | OK Schließt den Dialog. |

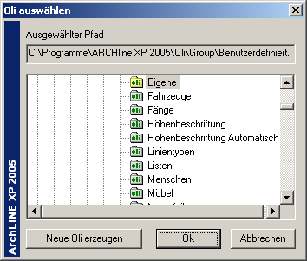

| • | Wählen Sie die Kategorie in welcher Sie die Gruppe abspeichern möchten. System Kategorien (grau) können nicht gewählt werden. |
Standardmäßig wird die neue Gruppe in der Bibliothek „Benutzerdefiniert“ gespeichert. Die neue Gruppe kann nun in die Zeichnung mit ihren Einfügepunkten platziert werden.
Wenn Sie Elemente für die neue Gruppe wählen, können Sie auch bestehende Gruppen wählen, diese werden allerdings nur als einzelne Elemente in die neue Gruppe aufgenommen. |
|
Parametrische Gruppen
Texte können auch Teil einer Gruppe sein. Wenn der Text mit dem Zeichen „$“ beginnt, wird er vom Programm als Variable behandelt. Werte können nun diesen Variablen zugewiesen werden. Über die Befehle Gruppieren 2D -> Parameter können Sie die Darstellung der Parameter beeinflussen.
