Einstellungsbedingungen

Einstellungsbedingungen

Top  Vorheriges  Nächstes

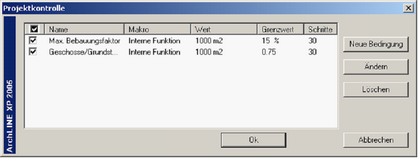

Diese Bedingungen können unter Datei Menü – Allgemeine Vorgaben – Projektkontrolle – Bedingungen eingestellt werden. Mit den Möglichkeiten auf der rechten Seite, können neue Bedingungen gesetzt, vorhandene Verändert und gelöscht werden.



_img314

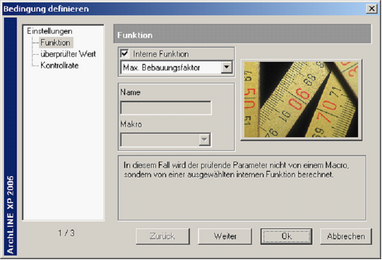

Um eine neue Bedingung zu erstellen, klicken Sie auf Neue Bedingung. Der Dialog Bedingung definieren erscheint.

_img315

Hier können Sie in 3 verschiedenen Etappen die Bedingungen der Planung einstellen:

Parameter für Funktion,
Parameter für überprüften Wert,
Kontrollrate.

Einstellung der Funktions Werte:

Es werden 2 Möglichkeiten angeboten:

Interne Funktion, im Programm inkludiert. Stellt die Werte für
Max. Bebauungsfaktor
Geschosse/Grundstücksfaktor
Geschossanzahl
Fassadenhöhe
Dachfirsthöhe
Gebäudevolumen



Um diese Funktionen zu wählen, klicken Sie auf die Box Interne Funktion.

_img316

Erklärung zu den Möglichkeiten:

Max. Bebauungsfaktor

Definiert die Fläche der Planung in . Weiters die max. Mögliche Bebauungsfläche in %, in Bezug auf die lokalen Grundstücks Einschränkungen. Nun wird vom Programm die mögliche Fläche für das Erdgeschoss (0) berechnet. Dieses Geschoss ist normalerweise die Fläche, an der die ersten Wände hochgezogen werden. Sollte in Ihrem Projekt ein anderes Geschoss diese Funktion übernehmen können Sie die Geschossnummer ändern.

Geschosse/Grundstücksfaktor

Definiert das Verhältnis zwischen der bebauten Fläche und der vorhandenen Grundstücksgröße auf dem das Gebäude steht. Wird hier ein Wert während der Planung überschritten, warnt das Programm.

Geschossanzahl

Stellt die Anzahl der Geschosse im Projekt ein. Warnt vor einer Überschreitung der Grenzen.

Fassadenhöhe

Überwacht die maximale Höhe der Fassade.

Dachfirsthöhe

Überwacht die Höhe des Dachfirstes.

Gebäudevolumen

Hier werden die Werte des Volumen im inneren Gebäude überwacht.



Externe Funktion: Makros welche in Pascal Programmiersprache geschrieben sind, können hier verwendet werden.

Um externe Funktionen zu benutzen, deaktivieren Sie das Häkchen der Internen Funktion, definieren einen Namen für die Funktion und wählen ein Pascal Makro aus der Liste. Um Ihre eigenen Makros hier zu finden, suchen Sie unter <Installationspfad>\Oli\CheckMakros.



_img317

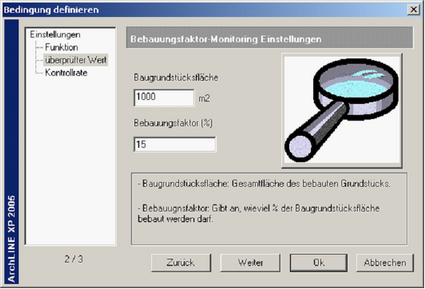

Nachdem Sie die Art der Funktion ausgewählt haben, klicken Sie auf Weiter um den nächsten Schritt der Bedingungen zu editieren. Sie können die Einstellungen übernehmen.



_img318

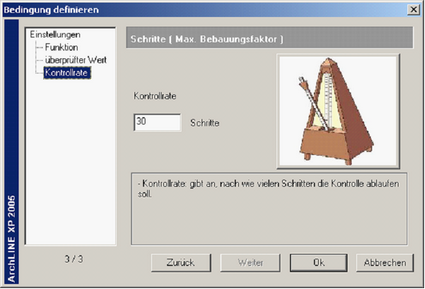

Im dritten Teil der Bedingungen können die Zeichenschritte definiert werden, welche das Programm abwartet, um eine Warnmeldung auszugeben.



_img319



Wählen Sie Ok, um die Bedingungen zu übernehmen. Aktivieren Sie die Funktionen im Fenster der Projektkontrolle.
