Das Raster hilft ihnen bei der Orientierung und Konstruktion auf der Zeichenoberfläche. Das Raster wird nicht mitgedruckt und ist kein Teil der Zeichnung.



Wird Winkelausrichtung eingeschaltet, wird automatisch auf Eckpunkte des Rasters gefangen. (Rasterfang)

Raster Einstellungen

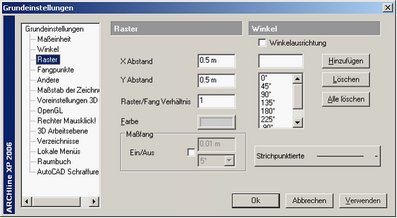

Alle Einstellungen werden hier vorgenommen:



_img271



Horizontaler und vertikaler Abstand der Rasterlinien.
Farbe und Linienart – Stärke des Rasters.

Raster/Fang Verhältnis

Rasterpunkte werden vom Cursor als Fangpunkte erkannt. Der Wert gibt das Teilungsverhältnis des Rasters und den Fangpunkten an. Wert >= 1. Zum Beispiel wird bei einem Wert von 2 der Mittelpunkt zwischen 2 Rasterecken ebenfalls als Fangpunkt erkannt.

Tastenkürzel für Raster Ein/Aus Ctrl+G Tastenkürzel für Rasterfang Ein/Aus Ctrl+Shift+S

Maßfang

Aktivieren und Wert eingeben.

Diese Fangart wird benutzt um Elemente in einer Richtung um immer den selben Wert zu platzieren.

Auch der Winkelfang ist hier aktivierbar.

Siehe auch die Befehle _img272_img273 Tür/Fenster von Wandeckpunkt platzieren und _img274_img275 Tür/Fenster bewegen.
