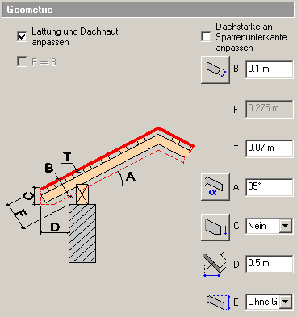

Dach Geometrie

Wählen Sie das Untermenü der Geometrie, um die Einstellungen des Daches vorzunehmen.

Dach Neigung – A

Definieren Sie die Dachneigung mit Winkelgrad oder mit Prozent. Klicken Sie dazu auf das Icon um die Eingabe umzuschalten.

Dachstärke – B

Die Dachstärke kann winkelrecht oder normal auf die Dach Basislinie definiert werden.

	Relativ zur vertikalen Dachprojektion. Die Dachhaut wird auch so abgeschnitten.
	Die Dachstärke wird im rechten Winkel auf die Neigung gemessen. Der Endabschnitt ebenfalls.
	Die Stärke der Dachhaut wird im rechten Winkel auf den Winkel der Neigung gemessen. Der abschnitt an den enden wird senkrecht ausgeführt.

Dachstärke an Sparrenunterkante anpassen

Mit dieser Option wird die Dachstärke von Unterkante Sparren auf Oberkante Dachhaut gesetzt.

	Die totale Dachstärke wird in der 3D Ansicht nur dargestellt, wenn die Optionen Dachhaut in 3D zeigen und Dachhaut mit Stärke anzeigen in den Einstellungen des Dachs aktiviert wurden.

Totaler Abstand – F

Die gesamte Dachstärke, von Referenzlinie zur Oberkante, wird dargestellt.

Stärke der Dachziegel – T

Hiermit wird die Stärke der Dachziegel definiert. Ist die Option Dachhaut mit Stärke in den Einstellungen des Daches aktiviert, werden die Dachziegel in der Schnittdarstellung angezeigt.

Dachabschnitt Stärke – C

Diese Methode kann mit den verschiedenen Dachbalken eingestellt werden. (Siehe Beispiele). Das Dachende kann beschnitten werden, mit einem Wert welcher geringer ist als die vertikale Stärke. Mit der Option NEIN wird kein Dachabschnitt definiert.

•	Erzeugen Sie ein Dach mit dem Hauptbefehl. Danach definieren Sie den Abschnitt.

Beispiel: Dachstärke: 0.3 m


Stärke des Dachabschnitts:
NEIN	0.2 m	0 m	0.3 m

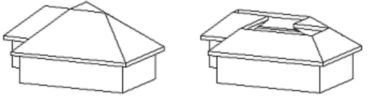

First Höhe – E Mit der Option Ohne Grenze, wird die Firsthöhe von Dachneigung und Referenzlinie definiert. Mit einer Werteingabe kann das Dach in der Höhe begrenzt werden. Wie im Beispiel sichtbar wird das Dach an der definierten Höhe horizontal abgeschnitten. Das Programm akzeptiert keine Werte höher als der automatische Dachfirst. Dach Überstand – D Diese Einstellung funktioniert mit den Möglichkeiten einfaches Dach und automatisches Dach. Hierbei wird ein automatischer Dachüberstand an allen Seiten gleich definiert.
