Wenn Sie die Dachneigung des zu konstruierenden Daches nicht wissen, können Sie mit diesem Befehl trotzdem Konstruieren. Im Falle einer Bauaufnahme sind oft nur Höhen Informationen der Traufenpunkte bekannt. Somit können wir eine Dachfläche über 3 Punkte leicht erzeugen.
Die Zeichenschritte sind folgende:
| • | Aktivieren Sie den Befehl  und anschließend die Außenwände einzeln auswählen, oder ziehen Sie einfach einen Rahmen über die auszuwählenden Wände. |
| • | Das Programm erkennt automatisch die Außenkonturen eines Gebäudes. |
| • | Bestätigen Sie die Auswahl mit der rechten Maustaste. |
| • | Geben Sie nun mit gedrückter linker Maustaste den ersten Referenzpunkt (3) Schnittpunkt Dachhautunterseite und Wandaußenseite) an. |
|
|
| • | Geben Sie 0 ein, und drücken Sie Enter. Diese Höhe definiert den Abstand des Punktes vom Geschoss Nullniveau. |
| • | Geben Sie nun den zweiten Referenzpunkt (4) an. |
|
|
| • | Geben Sie 2 ein, und drücken Sie Enter. |
| • | Geben Sie nun den dritten Referenzpunkt (5) an. |
| • | Geben Sie 3 ein, und drücken Sie Enter. |
| • | Die Dachfläche ist erstellt. |
|
|
|

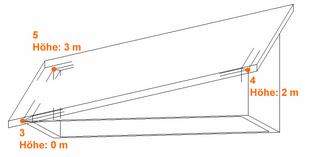

Einzelne Dachfläche mit 3 Punkten
