Dieser Befehl erkennt die Schnittpunkte verschiedener Dachflächen. Es wird das zuerst ausgewählte Dach auf die zweite Dachfläche mit verschiedenen Methoden angeglichen.
| | Nur Dächer, welche mit dem Befehl  Gaubendach erstellt wurden an Automatische Dächer angepasst werden. |
| • | Wählen Sie ein Dach, welches angepasst werden soll. |
| • | Wählen Sie eine Verbindungsmethode aus der Dialogbox. Dieser Befehl wird das erste Dach an die zweite Dachfläche verbinden. |
| • | Wählen Sie eine Dachfläche, an die das erste Dach angepasst werden soll. Für die erste Option wählen Sie eine Dachfläche, die sich mit den Punkten des Gaubendaches sicher verschneiden kann. |

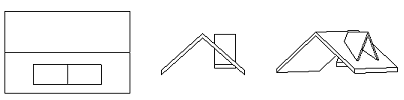

Vor der Verbindung:

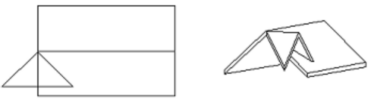

Nach der Verbindung mit 2ter Option:

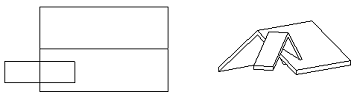

Nach der Verbindung mit 1ter Option:
Vor der Verbindung:
Nach der Verbindung mit 3ter Option:
| | Gaubendächer können von beiden Seiten an Dachflächen verbunden werden. Somit können auch folgende Konstruktionen erreicht werden. |
|
Gaubendach an Dachfläche ausrichten
