Dieser Befehl erstellt eine neue Dachfläche, welche mit 2 Traufenpunkten in eine Bestehende eingefügt wird. Je nach ausgewählter Ziel Dachfläche, sind zwei Methoden möglich. Der selbe Befehl kann zum Löschen solcher Zusatzdachflächen verwendet werden..
Gaubendach in Walmdach
Mit dieser Option, kann ein Walm oder eine komplette Dachseite hinzugefügt werden.
| • | Wählen Sie ein Gaubendach. |
| • | Wählen Sie eine Referenzlinie am Gaubendach für die Definition der Höhe der zusätzlichen Dachfläche. Wird der Referenzpunkt an der Traufenkante gewählt, wird die neue Dachfläche komplett abschließen |
| • | Die Dialogbox der Zusätzlichen Dachfläche erscheint. Hier kann die Neigung, Dachstärke und die Höhe der Traufenlinie der neuen Dachfläche eingestellt werden. |

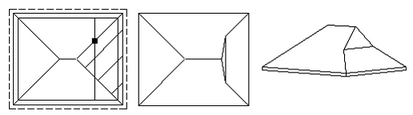

Beispiel:
Die Höhe der neuen Traufe ist die Selbe, wie die des vorhandenen Daches. Der Neigungswinkel beträgt 35 °.
|
|
Die Traufenhöhe der neuen Dachfläche ist höher als die Bestehende. Die Dachneigung beträgt 35°
|
|
Automatisches Dach zu Walmdach
Hiermit können neue Dachflächen in bestehende automatische Dächer integriert werden. Die Dachfläche kann in eine bereits bestehende, oder in eine offene Dachseite platziert werden.
Die Traufenhöhe kann über einen Punkt am Dach oder Werteingabe erfolgen.
| | Hinzugefügte Dachflächen können jederzeit wieder gelöscht werden. |
Referenzlinie über Höhe:
| • | Klicken Sie auf eine Dachseite um darin eine Neue zu platzieren. |
| • | Geben Sie eine Traufenhöhe für die neue Dachfläche ein. |
| • | Geben Sie eine Dachneigung ein. |
| • | Enter beendet den Befehl. |
Referenzlinie über Dachhöhe:
| • | Verwenden Sie den Zusatzbefehl SELPOINT. |
| • | Wählen Sie einen Punkt auf der Dachfläche, dessen Höhe die neue Dachfläche der übernehmen soll. |
| • | Geben Sie die Dachneigung ein. |
| • | Enter beendet den Befehl. |
Zusatzfläche löschen
| • | Klicken Sie auf den LÖSCHEN Befehl. |
| • | Wählen Sie eine hinzugefügte Dachfläche aus. |
| • | Enter beendet den Befehl. |
| | Bei automatischen Dächern können Zusatzdachflächen auch über die Grundeinstellungen definiert werden. |
|
