Wollen Sie Decken mit spezifischen Strukturen erstellen, zum Beispiel Gewölbedecken, müssen Sie das Profil der decke modifizieren. Mit diesem Befehl können geschlossene Profile definiert werden. Das Profil kann einseitig oder auf mehreren Seiten der Decke angewandt werden. Durch diese Methode können einfach Kreuzgewölbe hergestellt werden. Das Profil kann im Grundriss oder in einer 3D Ansicht modifiziert werden.
Deckenprofile im Grundriss modifizieren:
Wählen Sie eine Seite der Decke im Grundriss. Das Programm wickelt die Seite ab und platziert die Abbildung auf der Zeichnung. Wurde diese Seite bereits profiliert, wird das bestehende Profil mit einer strichlierten Linie dargestellt.
| • | Platzieren Sie die Abwicklung. Verwenden Sie den Zusatzbefehl NÄCHSTER um den Einfügepunkt auszuwählen. |
| • | Definieren Sie eine geschlossene Kontur innerhalb der Deckenstärke für die Profilierung. Verwenden Sie dazu die Befehle aus dem lokalen Kontext Menü, oder die Befehle der Polygon Erzeugung aus dem POPMENÜ der Anweisungszeile: |
|
| • | Für eine detaillierte Beschreibung siehe Kapitel 6.5. Profil definieren. |
| | Um diese Befehlsbox zu schließen, verwenden Sie den ersten Befehl. |
|
| • | Um ein vordefiniertes Profil aus der Bibliothek zu verwenden, wählen Sie den Befehl Aus liste wählen. |
| | Verwenden Sie den Befehl der Objektbibliothek  Geschlossenes Profil  um Profile in die Bibliothek abzulegen. |
| • | Definieren sie die Position des Profils, oder |
Option:
SPIEGELN
|
Spiegelt das Profil.
|
| • | Enter beendet den Befehl. |
Ist die Option der automatischen Wiederherstellung  aktiviert, sehen Sie das Ergebnis sofort in 3D.
Deckenprofile in 3D modifizieren
| • | Aktivieren Sie eine 3D Ansicht. |
| • | Wählen Sie den Befehl  Geschlossenes Profil. |
| • | Wählen Sie eine vertikale Fläche der Decke, oder |
Option:
KKÖRPER
|
Verwenden Sie den Befehl, um die gesamte Decke und danach eine ihrer Flächen auszuwählen.
|
| • | ENTER wählt die Fläche, oder |
| • | NEIN für eine erneute Auswahl. |
Das Programm zeigt nun die Frontalansicht auf die ausgewählte Fläche.
| • | Definieren Sie das gewünschte Profil mit den Polygon Konstruktions Befehlen aus dem POPMENÜ. |
| • | Enter bestätigt den Befehl. |
Referenzpunkt
|
|

Beispiel

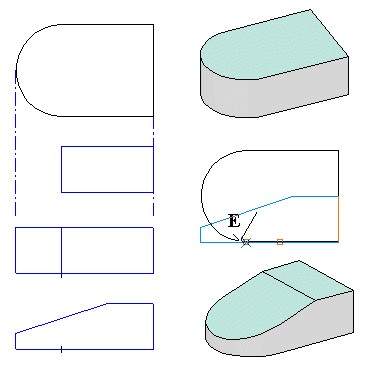

Es ist möglich, ein Deckenprofil auf eine Decke zu legen, welche einen Kreisbogen in der Kontur aufweist. In diesem Fall muss die Abwicklung ergänzt werden, um das vollständige Profil zu bekommen. Sonst schneidet die boolesche Operation den Kreisbogen.
|
|
Geschlossenes Profil
