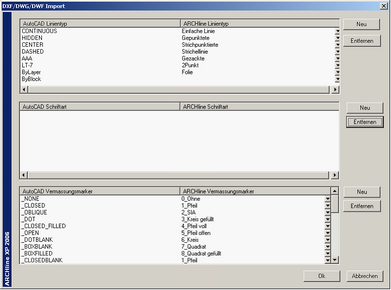

| • | Mit einem Klick auf „Einstellungen“ können Verknüpfungen von ARCHline und AutoCAD Elementen eingestellt werden. Im Detail sind dies Linientypen, Schriftarten (Truetype-Schriftarten, welche in Windows nicht gefunden wurden) und Vermassungsmarker. Diese Einstellungen werden global gespeichert und beim Importieren verwendet. |
| | Dieser Dialog kann auch über „Datei - allgemeine Vorgaben - Dxf/Dwg Import Filter“ aufgerufen werden. |
| | Die Benutzer Einstellung wird in die _dxfass.xml Datei im Unterordner “Support“ des Installationsordners gespeichert. |
In allen dieser drei Fälle könne Sie die Liste der AutoCAD Elemente in den Spalten links finden, während auf der rechten Seite die Elementliste von ARCHline XP® aufgelistet wird.
Ändern
| • | Klicken Sie auf den Pfeil neben dem ARCHLine Element. |
| • | Wählen Sie eine anderes Element aus der Liste aus. |
Neu
| • | Klicken Sie auf den Neu -Button. Das Programm fügt einen neues ARCHLine Element am Ende der Liste hinzu. Sie können dieses Element auch wiederum verändern. |
| • | Spezifizieren Sie das AutoCAD Element, welches verwendet weden soll |
Löschen
| • | Markieren Sie die Zeile, die gelöscht werden soll, und klicken Sie dann auf den Entfernen-Button. |
Sind in der zu importierenden Datei Elemente enthalten, die noch nicht in der Liste aufgeführt sind, so werden diese direkt beim Import zugewiesen:
| ◆ | Linientypen erscheinen als Benutzerdefinierte Linientypen in ARCHline. |
Das Programm versucht die selben Schrifttypen zu verwenden wie das Original. Ist dies nicht möglich wird der Benutzer nach einer Ersatzschriftart gefragt. |
|
|
Nachdem Sie die Schriftart ausgewählt haben können Sie diesen Dialog zum speichern mit OK bestätigen. |
|
|
| ◆ | Nicht aufgelistete Marker werden als Standardmarker in ARCHline dargestellt. |
| | Die Optionen zum Degruppieren haben natürlich Vorrang gegenüber den einzelnen Einstellungen! |
| |
