Sie können Zeichnungen aus ARCHline.XP® oder älteren Versionen öffnen, AutoCAD DXF, DWG und 3D Studio Konstruktionen.
Im Falle von AUTOCAD Zeichnungen, werden auch Bilder, welche auf der Zeichnung liegen, importiert.
Neben dem Import von Fremdformaten ist diese Funktion nützlich für das Diese Funktion wird häufig verwendet um Gebäude in ein bestehendes Gelände einzufügen. Aktivieren Sie dazu die Funktion Freie Platzierung im Datei Öffnen Dialog.
Ist die einzufügende Zeichnung ein Teil eines Projektes, kann die Import Funktion nicht verwendet werden. Dazu müssen Sie das Projekt mit den Funktionen Nur ausgewählte Datei laden und Freie Platzierung öffnen.

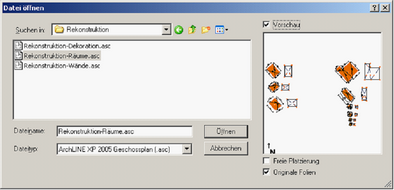

| • | Wählen Sie das Zeichnungsformat. |
| • | Wählen Sie die zu öffnende Zeichnung. |
Unterstützte Datei Formate:
.asc |
Zeichnungen aus ARCHline.XP® und älteren Versionen |
.dxf |
AutoCAD DXF Format |
.dwg |
AutoCAD DWG binäres Format |
.3ds |
3D Studio Format |
.set |
ARCHline.XP® Umgebungs Datei |
.hou |
Zeichnungen älterer ARCHline Versionen |
.drw |
Zeichnungen älterer ARCHline Versionen |
.prj |
ArchLINE 3D Projektionen (Zeichnungen älterer ARCHline Versionen) |
.3as |
ARCHline.XP® 3D Modelle |
| | Die Formate: ASC, DXF, DWG, HOU, DRW können auch mittels drag&drop aus dem Windows Explorer ins Programm gezogen werden. |
Vorschau
Aktivieren Sie diese Funktion, um eine optimierte Voransicht der Zeichnung zu bekommen.
Import erlaubt Ihnen, die Zeichnung zu Bestehenden hinzuzufügen oder in einem neuen Fenster zu öffnen.
In geöffnete Zeichnung einfügen
Mit der Option Freie Platzierung, kann die Zeichnung in eine bereits geöffnete eingefügt werden, oder aber als neues Fenster geöffnet werden.
Originale Folien behalten
Die Funktion Originale Folien erlaubt es Ihnen Zeichnungen zu importieren und deren originale Folien Struktur zu behalten. Wird diese Option deaktiviert, werden die Elemente auf die bestehenden Folien aufgeteilt.
| • |  Für eine detaillierte Beschreibung siehe Kapitel 4.5.2.2 Projekte Öffnen – Datei Importieren |
| • |
