Bevor Sie Kreise oder Kreisbögen in die Zeichnung einsetzen, definieren Sie die allgemeinen Kreis/Kreisbogeneinstellungen.
Mit einem rechten Mausklick auf das
Kreis Symbol in der Hauptwerkzeugpalette oder mit dem Befehl Kreis aus dem Menü Attribute gelangen Sie in den Kreis/Kreisbogen Attribute Dialog.

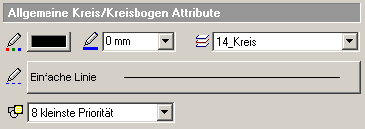

Allgemeine Kreis/Kreisbogen Attribute
Legen Sie hier die allgemeinen Einstellungen des Kreis/Kreisbogens fest: Farbe, Linienstärke, Folie und Priorität.
| | & Für eine detaillierte Beschreibung siehe: Abschnitt 4.2.2. Definieren von Allgemeinen Eigenschaften. Abschnitt 4.2.4. Einstellungs Sets benutzen. Abschnitt 4.2.5. Zuordnen von Kostenstellen. |
Kreis/Kreisbogen
Treffen Sie hier die allgemeinen Voreinstellungen von Kreis und Kreisbogen.
|
Durchmesser: Definieren Sie den Durchmesser.
Radius: Das Programm zeigt den berechneten Radius, Sie können diesen nicht direkt ändern. |
|
Startwinkel: Setzen Sie den voreingestellten Startwinkel des Kreisbogens.
Endwinkel: Setzen Sie den voreingestellten Endwinkel des Kreisbogens. |
| | Ergebnis der Voreinstellungen, siehe  Kreis -  Kreisbogen Symbol. |
