Bevor Sie Polylinien in die Zeichnung einsetzen, definieren Sie die allgemeinen Polylinieneinstellungen.
Mit einem rechten Mausklick auf das
Polylinie Symbol in der Hauptwerkzeugpalette oder mit dem Befehl Polylinie aus dem Menü Attribute gelangen Sie in den Polylinie Attribute Dialog.

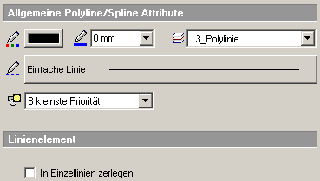

Allgemeine Polylinie Attribute
Legen Sie hier die allgemeinen Einstellungen der Polylinie fest: Farbe, Linienstärke, Folie und Priorität.
| | & Für eine detaillierte Beschreibung siehe: Abschnitt 4.2.2. Definieren von Allgemeinen Eigenschaften. Abschnitt 4.2.4. Einstellungs Sets benutzen. Abschnitt 4.2.5. Zuordnen von Kostenstellen. |
Linienelement
Wenn die Option In Einzellinien zerlegen aktiviert ist, wird keine Polylinie erzeugt, sondern eine Kette.
Splineelemente
Um Bezierkurven zu erzeugen gibt es zwei Möglichkeiten: Quadratische Kurve und Kubische Kurve.
|
|
Quadratische Kurve, Ohne Hilfspunkt |
Kubische Kurve, Ein Hilfspunkt |
