Schraffur Eigenschaften

Top  Vorheriges  Nächstes

Bevor Sie Schraffuren in die Zeichnung einsetzen, definieren Sie die allgemeinen Schraffureinstellungen.

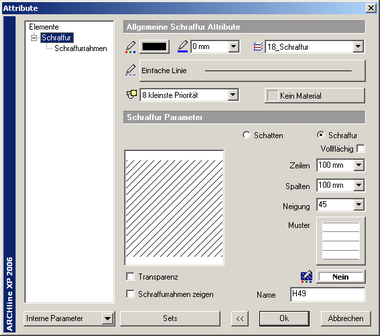

Mit einem rechten Mausklick auf das  _img635 Schraffur Symbol in der Hauptwerkzeugpalette oder mit dem Befehl Schraffur aus dem Menü Attribute gelangen Sie in den Schraffur Attribute Dialog.



_img636

Allgemeine Schraffur Attribute

Legen Sie hier die allgemeinen Einstellungen der Schraffur fest: Farbe, Linienstärke, Folie und Priorität.

&        Für eine detaillierte Beschreibung siehe:
Abschnitt 4.2.2. Definieren von Allgemeinen Eigenschaften.
Abschnitt 4.2.4. Einstellungs Sets benutzen.
Abschnitt 4.2.5. Zuordnen von Kostenstellen.

Schraffur Parameter

Das Programm bietet Ihnen zwei Typen von Schraffuren:



Normale Schraffur und
Schatten



Sie können auch den

Schraffurrahmen zeigen

Hiermit wird die Kontur der Schraffurfläche als Polygon angezeigt.
