Es können eine Reihe an Einstellungen für ein Element als Sets abgelegt werden. Die Arbeit mit architektonischen Elementen erfordert die Zuhilfenahme solcher Sets. Die Sets können mit eigenem Namen in einer Liste abgelegt werden um spätere Einstellungsänderungen schnell vorzunehmen.
Ab der Version ARCHline XP 2006 Patch 2 werden Sets im XML Dateiformat gespeichert. Im Gegensatz zu den bisher verwendeten Sets im binären Format, können diese mit einem beliebigen Text Editor eingesehen werden.
Hierbei gibt es zwei Arten von Set Dateien:
| ◆ | „Default“ Sets: Die Setdatei mit der Endung „def“ enthält die vom Distributor mitgelieferten Standardsets. Die Symbole solcher Sets werden grau hinterlegt dargestellt. Solche Sets können vom Anwender nicht verändert oder gelöscht werden. |
| ◆ | „Benutzer“ Sets: Die Setdatei mit der Endung „set“ enthält alle vom Benutzer selbst definierten Sets. Die Symbole dieser Sets werden gelb dargestellt. |
ARCHline.XP® kann eine Vielzahl an solchen Sets verwalten. Nach dem Programmstart, sind alle architektonischen Elemente mit den Standardeinstellungen belegt.

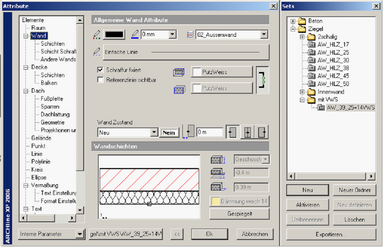

Wählen Sie ein Element (z.B. Wand) und wählen Sie das Set mit dem angezeigten Namen aus.
| | Wurde das Set geladen, wird |
angezeigt.
Ein neues Dialogfenster öffnet sich, wo die Setnamen aufgelistet sind.
Folgende Befehle sind hier möglich:
| ➢ | Set erstellen |
| ➢ | Set aktivieren |
| ➢ | Set ändern |
| ➢ | Set aktivieren und ein neues mit diesen Einstellungen erstellen |
| ➢ | Set Einstellungen kopieren |
