Gezogenes Profil

Mit dieser Funktion können dekorative Elemente wie zum Beispiel Dachrinnen erzeugt werden.

Folgende Zeichenmethode sollte eingehalten werden: Ziehen sie das gewählte Profil entlang einer definierten Trajektorie. So wird das Element als 3D Körper erzeugt. Die Konstruktionslinie wird im Grundriss dargestellt.

►	Zeichnen Sie eine Referenzlinie, an der das Profil gezogen werden soll. Diese Linie kann geschlossen oder offen sein.

►	Danach definieren Sie das gewünschte Profil mit all seinen Einstellungen.

•	Wählen sie einen Befehl aus der Befehls Leiste, um die Trajektorie zu definieren..

OFFEN	Es kann eine offenen Konstruktionslinie definiert werden.
GESCHLOSSEN	Es wird eine geschlossene Konstruktionslinie definiert. Anfangs und Endpunkt werden automatisch verbunden.

•	Zeichnen Sie die Eckpunkte der Konstruktionslinie nacheinander. Diese kann Kreisbögen und Linien enthalten. Diese können auch tangential untereinander sein: TANGENTIAL und KREISBOGEN Befehle.

•	Definieren Sie die Höhe der gegebenen Punkte. Die Höhe kann variieren. Somit sind unregelmäßige Objekte möglich.

Nachdem die Trajektorie gezeichnet wurde, wird das Profil über die Dialogbox erstellt.

Dekorative Elemente werden über deren Schnittprofil definiert. Klicken Sie auf den Button der Profilauswahl, um in der Profil Bibliothek nach einem geeigneten Profil zu suchen.

•	Für eine detaillierte Beschreibung der Profil Datenbank, siehe Kapitel 6.5.10 Auswahl aus der Liste

Das ausgewählte Profil erscheint auf der Zeichenfläche. Dessen Eigenschaften können mit folgenden Funktionen bearbeitet werden:

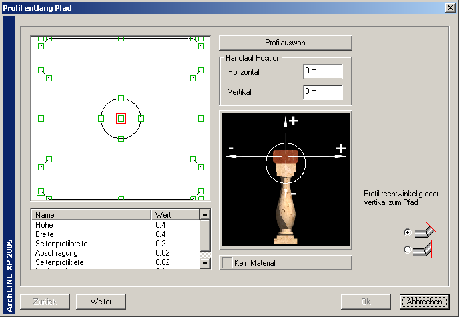

Wählen Sie den Platzierungspunkt des Profils. Der aktive ist Rot, alle weiteren Möglichkeiten Grün.

Hier kann ein Versatz der Konstruktionslinie zum ausgewählten Referenzpunkt definiert werden. Die Werte können auch negativ sein.

Mit einem klick auf den Kein Material Button, kann das gewünschte Material für die Dekoration gewählt werden.

•	Es öffnet sich die Material Datenbank. Hier können Sie die Materialien aus der Liste auswählen.

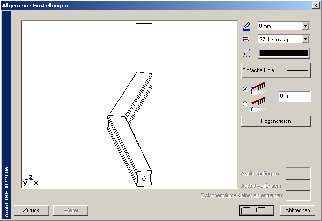

Sie können hier die Folie definieren, auf welche die Dekoration platziert werden soll, deren Linienstärke und Farbe.

Im letzten Feld kann ein Höhenversatz definiert werden. Diese Höhe wird auf die gesamte Dekoration angewendet.

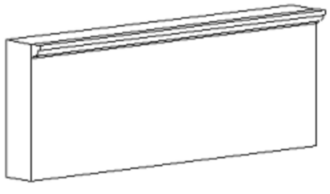

Nachdem alle Einstellungen getätigt wurden, Klicken Sie auf OK um die Dialogbox zu beenden. Die Dekoration wird nun in 3D und im Grundriss angezeigt.
