Sie können hier z.B. Treppenaufgänge einfach erstellen.
Die Treppe soll am Ende so aussehen:
| • | In der Anweisungszeile erscheint POPMENÜ. Wählen Sie Konturdefinition mittels Rechteck. |

| • | Klicken Sie in der Anweisungszeile auf XYLÄNGE und geben für X den Wert 3 m und für Y 4 m ein. |
| • | Klicken Sie in das Zeichenfeld! |
| • | Sie werden nun nach der Höhe der Stufe gefragt. Geben Sie 0.2 m ein und bestätigen 2 mal mit der rechten Maustaste. |

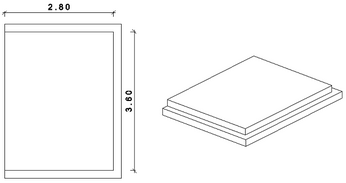

| • | Mit der linken Maustaste auf  und wiederum auf POPMENÜ – Rechteck – XYLÄNGE. Geben Sie als X Wert 2,8 m und für den Y-Wert 3,6 m an. |
| • | Klicken Sie auf  . Geben Sie die Distanz von 0.2 m ein und klicken Sie in der Nähe des linken oberen Eckpunktes auf die Treppe. |
| • | Geben Sie für die Höhe 0.4 m ein und drücken Sie ENTER bis die Stufe erscheint. |

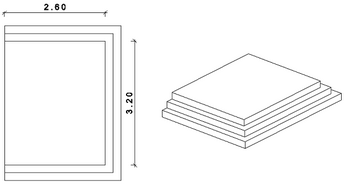

| • | Zeichen Sie eine weitere Stufe wie vorhin mit einem Abstand von 0.4m und einem X-Wert von 2.6m / Y-Wert 3.3 m und Sie erhalten folgendes Ergebnis. |
|
Frei definierte Treppe
