Geländer bearbeiten

 Top  Vorheriges  Nächstes

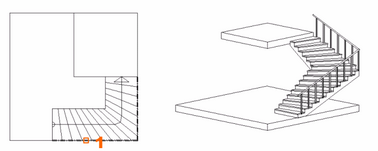

Wählen Sie ein bestehendes Geländer aus:

_img419

Sie können nun die Abwicklung des Geländers am Zeichenblatt positionieren und mit den Befehlen aus dem POPMENÜ in der Anweisungszeile bearbeiten.

Weiters kann das abgewickelte Geländer mit den Befehlen des lokalen Menüs und des Kontext Menüs bearbeitet werden:



_img1018_img420_img421



•Wählen Sie bspw. < Stab / Handlauf löschen > und wählen Sie jeden zweiten Stab mit der linken Maustaste aus

_img422_img1019

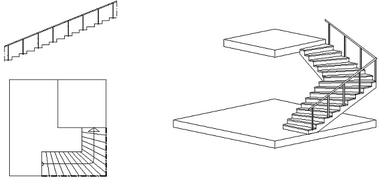

•Bestätigen Sie die Auswahl mit der rechten Maustaste.

_img1020

•Klicken Sie die rechte Maustaste um das Bearbeiten zu beenden.

_img423

•Bestätigen Sie mit Ja.

Möglichkeiten der Änderung:

Stab / Handlauf bewegen

Mit diesem Befehl kann:

►der ausgewählte Handlauf, und
►die gewählten Stäbe

in Richtung des Geländers bewegt werden.

•Wählen Sie einen Stab.
•Definieren Sie den Referenzpunkt.
•Definieren Sie den neuen Platz.

_img1021

Stab / Handlauf kopieren

Mit diesem Befehl kann:

►der ausgewählte Handlauf, und
►die gewählten Stäbe

in Richtung des Geländers kopiert werden.

•Wählen Sie einen Stab.
•Definieren Sie den Referenzpunkt.
•Definieren Sie den neuen Platz.

_img1022

Stab / Handlauf ändern

Mit diesem Befehl können Stab und Handlauf in der Form geändert werden.

•Wählen Sie einen Stab oder Handlauf.
•In der Dialogbox können Sie die neue Form auswählen.
•Z.B.: Ändern Sie den Anfangsstab des Geländers.

_img1023

_img1024

Stab / Handlauf löschen

Löscht einen Stab oder Handlauf aus dem Geländer.

Balustrade ändern – Stäbe

Das Geländer kann an die Treppensteigung angepasst werden. Der Handlauf passt sich dem Winkel an, und die Stäbe werden auf die Treppenoberseite angepasst. Wählen Sie zwei Stäbe und die Treppe, an welche diese angepasst werden sollen.

•Wählen Sie zwei Stäbe des Geländers für die Angleichung an die Treppe.

_img1025

Balustrade ändern – Punkte

Die Richtung des gewählten Handlaufs inklusive Stäbe kann mit 2 Punkten definiert werden.



•Wählen Sie den Handlauf der im Winkel verändert werden soll.
•Wählen Sie den ersten Punkt.
•Wählen Sie den zweiten Punkt.

_img1026

Handlauf bearbeiten – Offen

Hier kann dem Handlauf eine Eingangsform angehängt werden.

•Definieren Sie die Kontur des Zusatzstücks, welches dem Handlauf vorgesetzt werden soll. Wählen Sie KETTENOFFEN oder das POPMENÜ aus der Befehlsleiste.
•Definieren Sie den Referenzpunkt für die Platzierung. (Punkt 1)
•Platzieren Sie den Zusatz an den Handlauf.

_img1027

Handlauf bearbeiten – Geschlossen

Hiermit kann eine geschlossene Kontur in das Geländer eingefügt werden.

•Definieren Sie die Kontur, welche ins Geländer eingefügt werden soll. Um das Profil zu zeichnen, verwenden Sie das POPMENÜ aus der Befehlsleiste.
•Definieren Sie den Referenzpunkt des Profils.
•Platzieren Sie die Kontur in der Balustrade.

_img1028

Handlaufkontur editieren

Die ausgewählte Kontur des Handlaufs kann auch wieder editiert werden.

•Wählen Sie den Handlauf, welcher geändert werden soll.
•Verwenden Sie die Befehle des Profil editieren Menüs. (Zum Beispiel: Linie -> Kurve)

_img1029

Stab auf Treppe ausrichten

Richtet die Geländerstäbe auf dem Treppenlauf aus. Nur das untere Ende wird an die Treppenkontur angepasst. Um die Stäbe einzeln anzupassen verwenden Sie den Befehl Stab unteres/oberes Ende vertikal ausrichten.

•Wählen Sie die Stäbe, welche an die Treppe ausgerichtet werden sollen.

_img1030

Stab auf Handlauf ausrichten

Sie können die Stäbe am oberen Handlauf ausrichten.



•Wählen Sie den Handlauf, an dem die Stäbe ausgerichtet werden sollen. (Seite beachten)
•Wählen Sie die Stäbe, deren oberes Ende am Handlauf ausgerichtet werden sollen.

_img1031

Stab unteres/oberes Ende vertikal ausrichten

Dieser Befehl kann auf 2 Arten angewandt werden: Es kann das untere Stabende ausgerichtet werden, ohne dass sich die Länge des Stabes verändert.

►Es kann die Länge des Stabes mit dem oberen Ende verändert werden.
•Wählen Sie den Stab den Sie ändern möchten an der oberen oder unteren Seite.
•Definieren Sie die neue Position des Stabes.
