Möchten Sie ein Treppengeländer erzeugen, so muss definiert werden:
| ► | Die Steher und der Handlauf, |
| ► | Der höchste Punkt des Geländers – von der Treppe aus gemessen; Wird das Treppengeländer unabhängig zur Treppe platziert, geben Sie einen Höhenwert von 0 ein. |
Genauer müssen folgende Werte definiert werden:
| ► | die Position des Einfügepunktes des Handlaufs in Relation zum Einfügepunkt des Geländerstabes, |
| ► | die Position des Einfügepunktes des Handlaufs in Relation zum unteren Punkt des Geländerstabes |
Wählen sie ein Icon. In 3 Schritten werden folgende Funktionen durchgegangen:
| ► | Geländerstäbe mit Profilen und Objekten definieren |
| ► | Allgemeine Einstellungen |
Bevor Sie die Einstellungen vornehmen, definieren Sie den Pfad des Geländers.
2 Möglichkeiten der Platzierung:
| ► | auf einer Seite der Treppe, oder |
| ► | als freier Pfad auf der Zeichenfläche.. |
Geländer an Treppen definieren
Wählen Sie eine Seite der Treppe. Das Programm verwendet diese Seite für die Platzierung.
| • | Klicken Sie auf eine Seite der Treppe. |

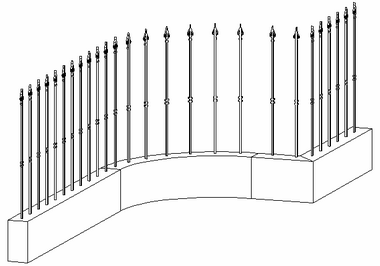

Freien Geländer Pfad definieren
Der Pfad des Geländerverlaufs muss definiert werden.
Dieser kann offen oder geschlossen sein.
| • | Wählen Sie dazu die Befehle aus der Befehls Leiste: |
Optionen:
OFFEN
|
Es kann ein offener Verlaufspfad definiert werden.
|
GESCHLOSSEN
|
Es wird ein geschlossener Verlaufspfad definiert.
|
| • | Definieren Sie die Punkte des Pfades nach einander Der Pfad kann Linien und Kreisbögen beinhalten. |
| • | Enter beendet die Pfaddefinition. |
| • | Definieren Sie die Höhe der Punkte. |
| • | Enter definiert die Höhen an den Punkten. |
Werden die Höhen mit Enter ohne Wert bestätigt, wird die vordefinierte Höhe verwendet:
 .

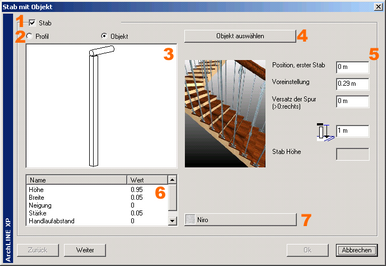

| 2. | Balustraden Objekte Einstellen |
| 1 | Schalten Sie die Geländerstäbe Ein/Aus |
| 2 | Legen Sie fest, ob der Geländerstab aus einem Objekt bzw. aus einem Profil erstellt werden soll |
| 4 | Je nach Auswahl unter (2) gelangen Sie entweder zur Objekt bzw. Profilbibliothek |
| 5 | Einstellungen für Position der Stäbe |
| 6 | Objekt- bzw. Profileinstellungen |
Sie können die Stäbe natürlich beliebig verändern und Ihrer Treppe anpassen. Sollten Sie ohne Stäbe arbeiten wollen (nur Handlauf), können Sie diese auch ausschalten.
Klicken Sie mit der linken Maustaste auf „Weiter“

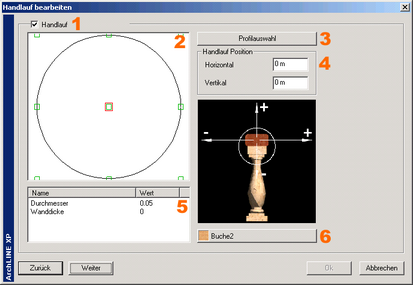

Sie befinden sich in der „Handlauf bearbeiten“ Dialogbox.
Fahren Sie fort mit den Einstellungen in der Dialogbox:
|
Höhe des ersten Stabes, relativ zur Geschosshöhe.
Horizontaler Abstand zwischen den Stäben.
Distanz vom der Platzierung zum Pfad.
Distanz des unteren Punktes der Stäbe zum Referenzpunkt des Handlaufs
|
|
Distanz zwischen den Stäben
Position des ersten Stabes
|
|
Versatz der Platzierung zum Pfad:
Positiver Wert ergibt einen Verschub nach Rechts,
negative Werte verschieben nach Links.
|
| | Mit dem Versatzwert der Platzierung, werden nur die Stäbe versetzt. Der Handlauf bleibt auf Pfad, solange dieser nicht ebenfalls mit Wert versetzt wird. |
| • | Klicken sie auf Weiter, um in den nächsten Einstellungsdialog zu gelangen. |
| 1 | Handlauf ein- bzw. ausschalten |
| 3 | Hier gelangen Sie zur Profilauswahl |
| 4 | Legt die Position des Handlaufs fest |
Sie können die verschiedensten Profilen dem Handlauf zuweisen.
Klicken Sie mit der linken Maustaste auf „Weiter“

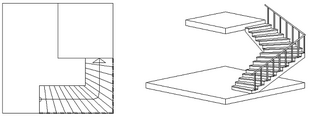

Sie erhalten nun folgende Vorschau, in der Sie ein vorzeitiges Ergebnis Ihrer Einstellungen betrachten können.

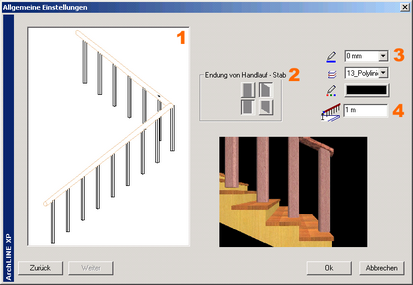

| 4. | Allgemeine Einstellungen |
| 2 | Endung des Handlauf Stabes festlegen |
| 3 | Allgemeine Einstellungen |
Bestätigen Sie mit Ok.

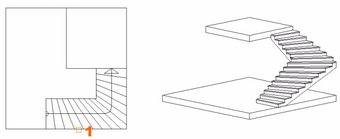

Klicken Sie auf jene Seite der Treppe, an der Sie ein Geländer erstellen wollen (1)
| • | Details über die Profil Positionierung finden Sie in Kapitel 6.5.10 Aus Liste wählen. |
|
Geländer erstellen
