Wie zuvor beschrieben, bestehen die Scanvorlagen aus Pixeln, und können somit nicht für die genaue Konstruktion inklusive Fangoptionen verwendet werden. Dafür ist die Funktion der Vektorisierung zuständig, das zu ändern.
Im Menü Foto – Finde... - Schwarz/Weiß Bild Vektorisierung werden die Scanvorlagen in Linienpläne umgewandelt.
Der Berechnungsalgorithmus erkennt Kontraste und wandelt diese in horizontale und vertikale Linien, und in zusammenhängende Konturen.
Diese Methode gilt für 1-Bit Schwarz/Weiß Bilder. Werden farbige Bilder verwendet:
| • | Verwenden Sie den ARCHline.XP® integrierten ImageMan, um die Farbtiefe der Bilder auf 2 zu reduzieren. |
| • | Öffnen Sie das Bild als Scanvorlage in ARCHline.XP®. |
| • | Für eine Maßstabsanpassung verwenden Sie die Werkzeuge der Kalibrierung. |
| • | Starten Sie den Befehl Menü Bild – Finde... - Schwarz/Weiß Bild Vektorisierung, um die Vektorisierung zu beginnen. |

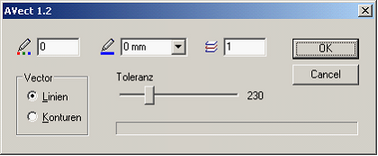

Folgende Einstellungen können gemacht werden:
| ► | Die Eigenschaften der erstellten Linien: Farbe, Stärke und Folie. |
| ► | Die Toleranzwerte für die Erkennung der Kontraste. |
| ► | Die Arten der Vektorenerfassung, Linie oder Kontur. |
Vektorisierung nach Linien erzeugt Außenkanten von Konturen.
Vektorisierung nach Konturen, erzeugt eine beidseitige Linie bei Kontrastkanten.
Diese Methode arbeitet effektiv mit den Kalibrations Werkzeugen zusammen.
Beispiel: Im Falle eines Lageplans, verenden Sie zuerst die Kalibrierung. Nachdem der Plan in korrektem Maßstab dargestellt wird, kann der Befehl der Vektorisierung angewendet werden. Somit bekommen Sie einen maßstabsgerechten und bearbeitbaren Plan für die Konstruktion. Die Scanvorlage kann jetzt ausgeschaltet werden.

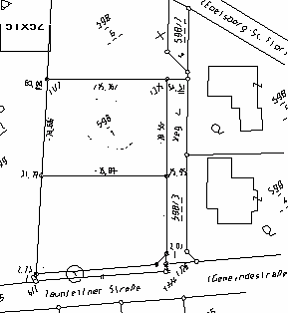

Der Lageplan, als Scanvorlage nach der Kalibrierung:
Der Lageplan nach der Vektorisierung:
Alle unwichtigen Plankonturen und Beschriftungen wurden aus dieser Darstellung gelöscht.

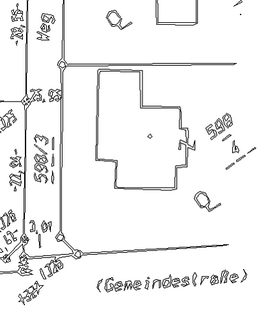

Der Lageplan in nicht nachbearbeiteter Version:
| | Es gibt einen Unterschied zwischen den Befehlen der Vektorisierung und dem Befehl der Ecken Findung aus der Fotogrammetrie. Der Befehl Finde Kanten, erzeugt vektorisierte Linien aus farbigen Bildern, indem Graustufen zur Vektorisierung verwendet werden. |
