Geschlossenes Profil

Top  Vorheriges  Nächstes

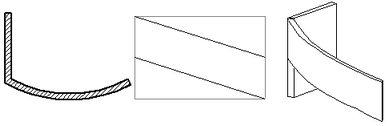

Mit diesem Befehl kann die gesamte Wand profiliert werden. Somit können asymmetrische Wände erzeugt werden. Platzieren Sie das Profil auf die Wandfront.

Wie im vorherigen Befehl, können die Wände im Grundriss und im 3D Fenster profiliert werden.



Der Unterschied zum vorherig beschriebenen Befehl der offenen Kontur, ist, dass hier eine geschlossene Profilkontur definiert werden muss.

_img144

Siehe Kapitel 9.3.4.1 Offene Kontur.

Optionen:

TREPPE

Die abgewickelte Seite einer Treppe kann für die Wandprofilierung verwendet werden.

Wählen Sie die Treppe welche abgegriffen werden sollte.

_img834

Beispiel: Wand unter Treppe

Um die seitliche Fläche der Treppe zu bekommen, verwenden Sie den Befehl aus dem 3D Menü Abwicklung Einzelne Fläche. Platzieren Sie das Wandlayout auf dieses Profil.



_img145

_img146

_img147

_img148

_img149
