Ergebnis



Öffnet eine externe Referenz und stellt diese mit den getroffenen Einstellungen am Plan dar.





Befehl im Programm



<ToolBox> <2D Elemente> <Externe Referenz einfügen> <Externe Referenz einfügen>

<Menü> <2D Elemente> <Externe Referenz einfügen> <Externe Referenz einfügen>





Ausführung

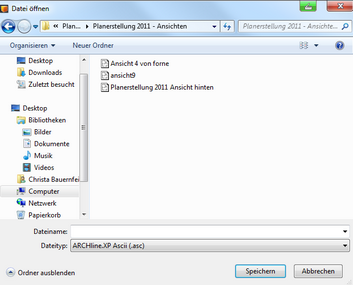

1.Wählen Sie die gewünschte Datei aus dem Dialog.



XrefOeffnen



2.Stellen Sie die gewünschten Eigenschaften im folgenden Dialog ein.



XrefPlatzierung



Xref_Platzieren_Suchen

Wählen Sie eine andere Datei.

xref_platzieren_einfuegepunkt.zoom70

Wählen Sie hier, wo die externe Referenz platziert werden soll.

•Aktivieren Sie Direkteingabe, um das Xref selbst am Plan zu platzieren.
•Geben Sie sonst die Koordinaten der Platzierung ein.



•Der Einfügepunkt bezieht sich immer auf den Koordinatenursprung der externen Referenz.



xref_platzieren_einheit.zoom69

Diese Einstellung ist nur für DXF und DWG  verfügbar. Siehe Zeichnungseinheit im Kapitel DXF/DWG.

xref_platzieren_skalieren.zoom70

Wählen Sie einen Skalierungsfaktor für das Xref.

xref_platzieren_drehen.zoom70

Geben Sie einen Drehwinkel für das Xref vor.



3.Die externe Referenz wird am Plan platziert.





Unterbefehle



Folgende Befehle stehen zur Auswahl:

Einfügepunkt auswählen / Drehen / Drehwinkel eintippen.. / Skalieren..





Verwandte Themen



Eingabe und Konstruktion
