Hüllfläche detailliert > Wichtige Hinweise

Wandverbindungen

Achten Sie darauf, dass Ihre Außenwände mittels L-Verbindung verbunden sind. Mittels T-Verbindung verbundene Wände führen zu falschen bzw. schwer nachvollziehbaren Hüllflächen (da zusätzliche Hüllflächen erzeugt werden!)


Richtig	Falsch

Wandaufbau

Die Referenzlinie der Außenwände muss immer außen liegen.

Runde Wände

die entlang einer durchgehenden Wand anschließen werden unter folgenden Voraussetzungen korrekt berücksichtigt.

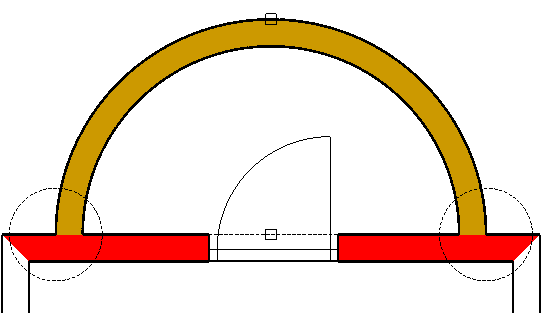

Richtig

Wandbogen schließt 2x mit L Verbindung an geteilte, rote Wand (3 geteilt)

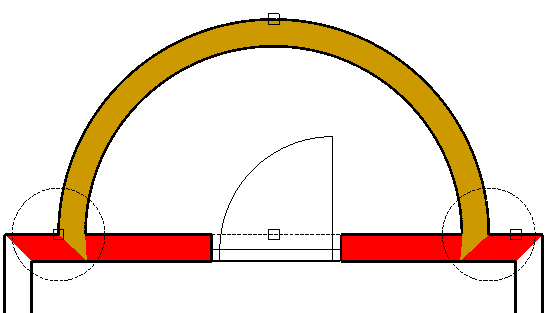

Falsch

Wandbogen schließt 2x mit T an durchgehende, rote Wand

Dachflächenfenster

werden vom Bruttovolumen nicht erkannt. Berücksichtigen Sie diese nach dem Export manuell in Solar-Computer.

Fenster über 2 Geschoße

wenn Sie diese mit der üblichen Methode (in jedem der beiden Geschoße das selbe Fenster einfügen) erstellt haben, erhalten Sie in Solar-Computer ebenfalls 2 Fenster. Tragen Sie diesem Umstand mit manueller Korrektur in Solar-Computer Rechnung z.B. die Höhe jedes Fensters anpassen.

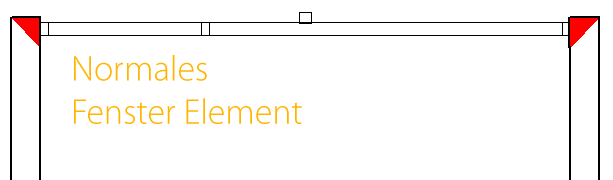

Fassadensysteme

können nicht korrekt erfasst werden. Verwenden Sie statt dessen "normale" Türen und Fenster Elemente.

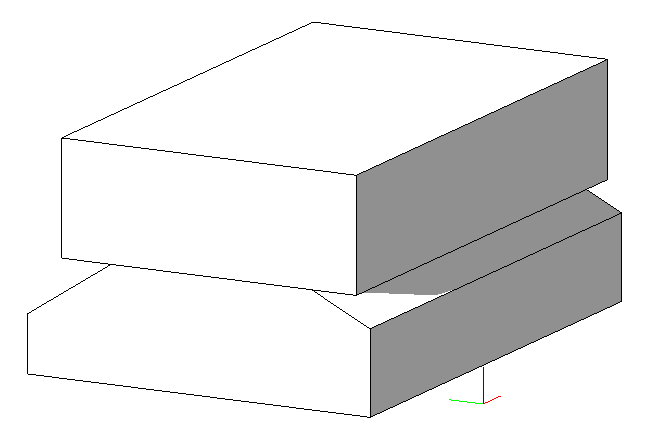

Fußboden und Decken Automatik

vergleicht "nur" die Grundriss Kontur der Bruttoräume. In folgenden Situationen d.h. wenn der obere Abschluss des Bruttoraumes nicht der Grundriss Kontur des Bruttoraumes entspricht, kann es zu fehlerhaften Fußboden und Deckenbereichen kommen z.B.
