Hüllfläche vereinfacht > Tutorial > Bruttorauminhalte definieren

Als Basis für die Ermittlung der Hüllflächen Elemente dient der sogenannte Bruttorauminhalt. Dabei handelt es sich - vereinfacht ausgedrückt - um ein Polygon mit einer definierten Höhe. Um die thermisch beheizte Hülle für den Export zu berücksichtigen ist jedes Geschoss/jede Zone als Bruttorauminhalt festzuhalten. Den Befehl finden Sie unter Architektonische Elemente - Raumbuch - Bruttorauminhalte definieren. Nachdem 2D Daten keinerlei Bauteile wie Wände, Decken, Türen/Fenster etc. enthalten ist der Bruttorauminhalt manuell (als Polygon) zu definieren.

TIPP: verwenden Sie das Schlüsselwort Polygon aus der Promptleiste

AL_LT_Bruttoraum01

Definieren Sie nun die einzelnen Bruttorauminhalte anhand eines Polygons.

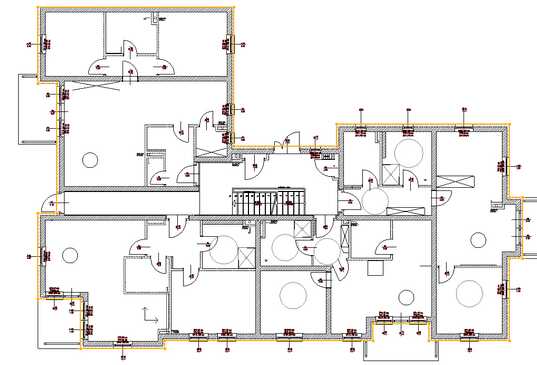

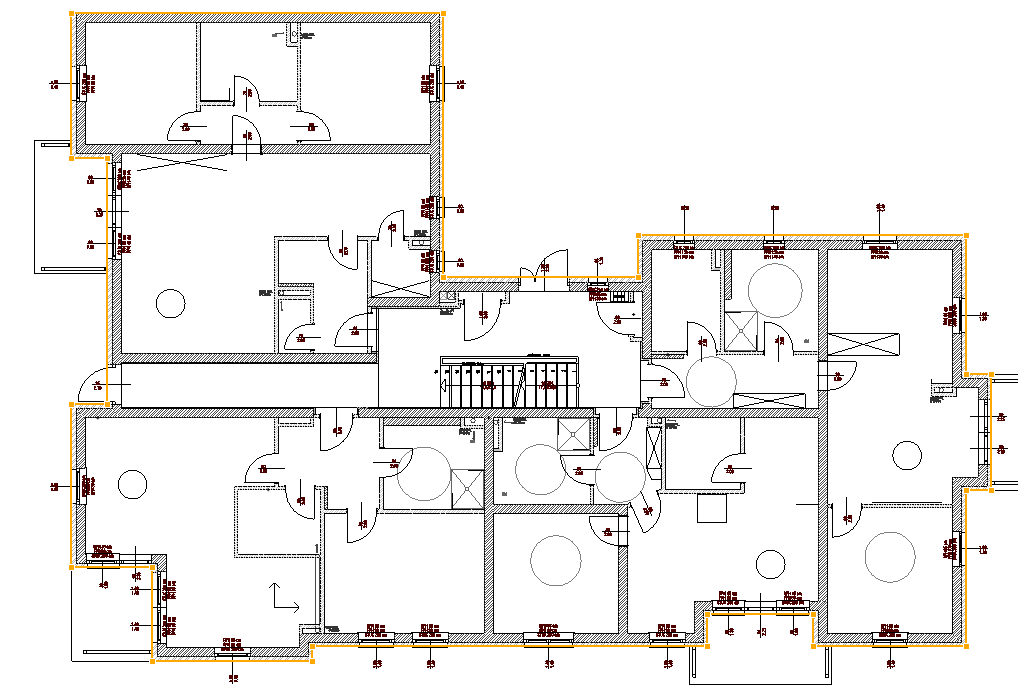

Bruttoraum Polygon des Erdgeschoss

Neben der Geometrie der einzelnen Bruttorauminhalte nehmen folgende Attribute Einfluss auf das Ergebnis des Exports.

AL_LT_Bruttoraum02

Legen Sie die Höhe des Bruttorauminhalts fest. Aus der Fläche und der Raumhöhe wird der Bruttorauminhalt ermittelt.

An Decke(n) anpassen in jedem Fall deaktivieren

AL_LT_Bruttoraum03

Der Raumname hat keinerlei Einfluss auf die Ergebnisse der späteren Berechnung und erscheint lediglich als Information in Solar-Computer.

Der Wert Bereich: kann mit dem Zonennamen versehen werden. Bleibt dieser Wert unberücksichtigt können Sie zu einem späteren Zeitpunkt (im Exportdialog) immer noch darauf Rücksicht nehmen.
