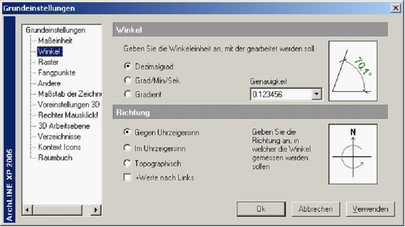

Hier kann eingestellt werden, wie Winkel definiert werden und deren Genauigkeit.
Winkel
Das Programm gibt folgende Möglichkeiten:
Dezimalgrad |
Zeigt Winkeln in Dezimalsystem an. Z.B.: 30,5°. |
Grad/Min/Sek |
Gibt Winkeln in Grad, Minuten und Sekunden an. Z.B.: 30°05´ |
Gradient |
Gibt Winkeln nach technischer Norm an. Winkel Maximum ist 400. |
Um die Darstellungen auszuwählen Klicken Sie auf die Auswahlknöpfe oder auf die Darstellung.
Richtung
Winkelrichtungen werden entweder gegen den Uhrzeigersinn, im Uhrzeigersinn oder Topografisch dargestellt. Die ersten Beiden werden von Osten aus gerechnet. Topografisch hingegen von Norden aus. Um die Darstellungen auszuwählen Klicken Sie auf die Auswahlknöpfe oder auf die Darstellung.
| | Die Winkeleinstellungen betreffen die Vermaßung nicht. Diese Einstellungen werden direkt in bei den Vermaßungsattributen definiert. Die Genauigkeit wird in den Infokästchen der Cursorposition angezeigt. Weitere Beschreibungen finden Sie im Kapitel 3.4.2. Datei – Allgemeine Vorgaben – Grundeinstellung – Andere und in Kapitel 10.1.1.3. Vermaßung – Format Einstellungen |
+Werte nach Links
Hier kann die Richtung der X-Achse definiert werden. Voreingestellt werden alle positiven Werte nach Rechts gemessen. Mit dieser Einstellung wird nach Links die positive Richtung.
