Zeichnungsgrößen

Top  Vorheriges  Nächstes

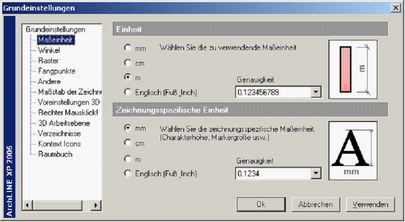

Wähle Menü Datei Allgemeine Vorgaben Grundeinstellungen



_img307



Maßeinheit

Diese Einstellungen definieren die Einheiten der Konstruktion und die Genauigkeit der Wertberechnung. Folgende Einheiten können gewählt werden: mm, cm, m und inch.

Ausgewählt werden die Einheiten durch einen Klick auf die Darstellung oder auf den Auswahlknopf.



Um die Genauigkeit einzustellen, wählen Sie aus der Liste der Kommastellen.

Z.B.: 0.12 für eine Genauigkeit von 2 Kommastellen.

_img308

Zeichnungsspezifische Einheiten

Damit werden die internen Umgebungsgrößen eingestellt. Diese enthalten Markergröße, Text und Vermaßungs Einheit und die Größe der Schraffur.

Diese Präzision ist nicht mit der Vermaßungsgenauigkeit gekoppelt. Diese wird separat in den Vermaßungseinstellungen definiert. Die Genauigkeit wird in den Infokästchen der Cursorposition angezeigt. Weitere Beschreibungen finden Sie im Kapitel 3.4.2. Datei Allgemeine Vorgaben Grundeinstellung Andere und in Kapitel 10.1.1.3. Vermaßung Format Einstellungen
