In ARCHline.XP® haben Folien folgende Einstellungen:
| • | Hintergrund: Frei / Gesperrt |
 Folien ein und ausschalten (Sichtbarkeit):
Mit der Funktion des Ein und Ausschaltens, können die Elemente der Folien sichtbar gemacht und versteckt werden. Weiters können Elemente auf Folien als Referenz dienen, indem diese zwar sichtbar aber nicht editierbar gestellt werden.
| • | Um Folien auszuschalten, klicken Sie die Gewünschte an, |
| • | danach klicken Sie auf den jeweilig gewünschten Sichtbarkeit Button, oder |
| • | klicken Sie auf die Sichtbarkeitsanzeige Rechts neben dem Foliennamen. |
 Sperren und entsperren von Folien (Hintergrund):
Mit dem Sperren von Folien, könne sie bestimmen, auf welchen Folien, Elemente editiert werden können, und auf welchen nicht. Elemente auf Folien, welche nicht zur Bearbeitung freigeschaltet wurden, liegen im Hintergrund und können als Referenz zur aktuellen Konstruktion dienen.
| • | Um eine Folien zu sperren oder freizugeben klicken Sie die Gewünschte an, danach |
| • | klicken Sie auf den jeweiligen Button, oder |
| • | klicken Sie auf das Symbol rechts neben dem Foliennamen, welches die Sperrung darstellt. |

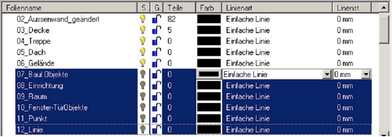

Es können auch mehrere Folien gleichzeitig editiert werden:
| • | Wählen Sie gedrückter Ctrl Taste die Folien aus. |
| • | Klicken Sie auf den gewünschten Button am oberen Teil der Liste. |
| | Die aktive Folie ist immer sichtbar und nicht gesperrt. |
 Wenn die Folien sichtbar und nicht gesperrt ist:
| • | sind Ihre Elemente sichtbar |
| • | kann auf deren Elemente referenziert werden |
| • | sind ihre Elemente veränderbar und auswählbar |
 Wenn die Folie sichtbar aber gesperrt ist:
| • | sind ihre Elemente sichtbar |
| • | kann auf die Elemente referenziert werden, aber |
| • | die Elemente sind nicht auswählbar bzw. veränderbar. |
 Ist die Folie unsichtbar und gesperrt:
| • | sind ihre Elemente ebenfalls nicht sichtbar, deswegen |
| • | kann auch nicht auf diese referenziert werden. |
| • | Und diese sind nicht wähl - und editierbar. |
Farbe
| • | Klicken Sie auf den  Button der Folie, welche Sie ändern wollen. Danach kann die neue Farbe für die Linien der Folie gewählt werden. |
| | Zusätzlich zu den RGB Farben können Sie Interne und Externe Farben für die Folie wählen. |
Linien Art
| • | Klicken Sie auf das  Feld der Folie, welche Sie ändern möchten. Dann |
| • | öffnen Sie das Menü mit dem Pfeil nach Unten an der rechten Seite, und |
| • | wählen die neue Linienart für die Elemente der Folie. |
Linien Stärke
| • | Klicken Sie in das  Feld der Folie welche Sie ändern möchten. |
| • | Tippen Sie die gewünschte Linienstärke in das Feld, oder |
| • | öffnen Sie die Menüliste mit dem Pfeil nach Unten Symbol |
| • | wählen Sie aus der Menüliste eine vordefinierte Stärke. |
| | Siehe Kapitel 4.3.3. Folienverwaltung und arbeiten mit Einstellungenfür die korrekte Verwendung von Folien Farbe, Linien Art und Linien Stärke. |
|
