Säule

 Top  Vorheriges  Nächstes

Das Programm ermöglicht Ihnen die Säulen in der aktuellen Folie oder auf einem Gelände zu platzieren. Weiters können diese Elemente mit Wandverbindung platziert werden. Somit ergibt die Wand und das Element ein Objekt.

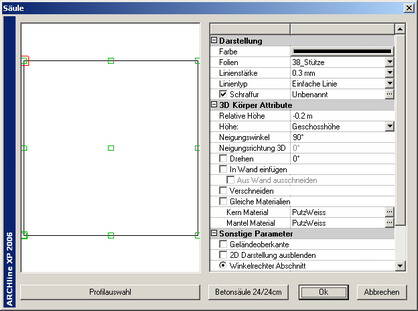

Wählen Sie aus der Hauptwerkzeug Palette Säule . Die Einstellungen der Säule werden in der erscheinenden Dialogbox definiert:



_img166

Allgemeine Einstellungen

Im oberen Teil der Dialogbox werden Allgemeine Attribute von Säulen eingestellt: Farbe, Strichstärke und Linientyp der Konturlinie der Säule, Folien.

•Siehe: Detaillierte Beschreibung der allgemeinen Einstellungen im Kapitel 4.2.2 Allgemeine Einstellungen definieren. Die Beschreibung der Kosten Variablen in Kapitel 4.2.5 Kostenberechnung definieren. Die Beschreibung der Set Verwendung in Kapitel 4.2.4 Einstellungssets verwenden.

Profilauswahl

Säulen sind definiert über Profile. Deswegen muss zu aller erst ein Profil aus er Liste gewählt und eingestellt werden.

•Für eine detaillierte Beschreibung der Profil Definition Dialogbox siehe Kapitel 6.5.10 Auswahl aus Liste.

Klicken Sie OK um die Säulen Dialogbox erneut zu aktivieren..



Das ausgewählte Schnittprofil, erscheint in der linken Darstellung.

Referenzpunkte

Für die Platzierung können Sie hier die verschiedenen Referenzpunkte auswählen. Der aktive wird Rot, alle möglichen Grün dargestellt.

3D Körper Attribute

Stellen Sie folgende Einstellungen der Säule ein:









- Höhe relativ zur Geschossnull.

- Säulenhöhe

- Neigung bezogen auf die Horizontale

- Richtung der Neigung

- Platzierung mit Drehwinkel

- als Teil der Wand platzieren

- als „Wandöffnung darstellen“

- mit Decke/Dach verschneiden

- Kern & Mantel Material gleich

- Materialien

In Wand einfügen

Fügt die Säule in die Wand ein. Die Wandschraffur wird im Grundriss bei diesen Elementen ausgeblendet. Diese eingefügten Objekte werden mit der Wand bei Decken und Dächern ebenfalls geschnitten. Das Objekt ist somit Element der Wand. Wenn die Wand gelöscht wird, fällt das Objekt ebenfalls weg.

Aus Wand ausschneiden

_img167

Mit dieser Funktion wird das Objekt welches in die Wand eingesetzt wurde, in 3D aus der Wand abgezogen. So können einfach Nischen und Löcher in der Wand erzeugt werden. Die Mengenberechnung zieht diese Objekte ebenfalls aus der Volumenkalkulation der Wand ab.

Sonstige Parameter

Abschlüsse der Säulen und Balken

Legen Sie mit diesen Optionen fest, wie die Säulen bzw. Balken abgeschlossen werden sollen.



►Winkelrechter Abschnitt

_img12_img13

►Lotrechter Abschnitt

_img14

►Waagrechter Abschnitt

_img15

Referenzpunkt ändern

Diese Funktion erlaubt Ihnen den Referenzpunkt der Säule zu ändern.



•Schließen Sie die Dialogbox mit OK. Danach platzieren Sie das Element.
•Wollen Sie eine weitere Säule in der Zeichnung platzieren, drücken Sie Enter. Somit erscheint eine Dialogbox, wo der Einfügepunkt geändert werden kann.
•Platzieren Sie die Säule. Enter.
•Definieren Sie einen neuen Referenzpunkt.
•Ok, oder CANCEL um den Befehl zu beenden.

_img168

Geländeoberkante

Säulen können nicht nur auf Geschossebenen, sondern auch auf Geländeflächen platziert werden.

•Nachdem die Dialogbox geschlossen wurde, klicken Sie auf den Platz des Geländes, wo die Säule platziert werden soll. Die Geländehöhe wird abgefragt.
•Platzieren Sie jetzt die Säule.

Das Programm platziert die Säule automatisch auf die abgefragte Höhe.

2D Darstellung ausblenden

Mit dieser Funktion wird die 2D Darstellung im Grundriss als punktierter Umriss dargestellt. Im 3D Fenster ist die Säule normal sichtbar.

Schraffur

Im Grundriss können Säulen mit einer Schraffur gefüllt dargestellt werden. Dazu muss die Schraffurbox aktiviert werden.

•Siehe Kapitel 10.3.1 Schraffur Eigenschaften.

_img169

Matrix

Aktivieren Sie die Matrix Funktion, um mehr Säulen gleichzeitig im Raster zu platzieren.



Wählen Sie die Wert Funktion, um die Säulenaufteilung am Raster mit Werteingaben zu bestimmen.



Wird die Funktion Graphisch aktiviert, werden die Säulen nach der Platzierung mit der Maus in Richtung und Abstand aufgeteilt.



Mit Einfach, wird die Einzelplatzierung erwirkt.



_img170

Platzierung

Nachdem die Einstellungen abgeschlossen wurden, schließen Sie die Dialogbox mit OK.

•Platzieren Sie die Säulen in der Zeichnung.

Optionen:

FIXWINKEL

Definieren Sie einen Drehwinkel. Enter. Platziert die Säulen auf der Zeichnung.

GRAPHISCH

Definieren Sie den Drehwinkel grafisch mit der Maus.

_img171 Säulen in Wand eingefügt



Die Mengenliste für Säulen kann aus dem Menü Info gewählt werden. In diesem Dialog werden alle wichtigen Informationen von platzierten Säulen aufgelistet.
