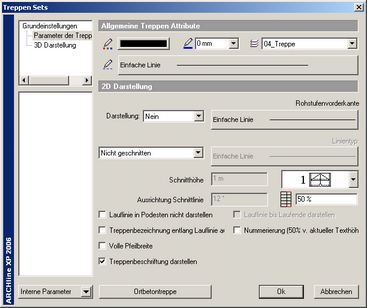

Klicken Sie auf das Untermenü Parameter der Treppenstufe. Folgender Dialog erscheint: |
Treppen Attribute
Hier werden die allgemeinen Einstellungen der Linienfarbe, Linienstärke, Folie und Linienart definiert.
| • | Für eine detaillierte Beschreibung der Einstellungen siehe Kapitel 4.2.2. Allgemeine Eigenschaften definieren, für die Einstellungen der Variablen Kapitel 4.2.5. Kostenrechnung, für die Erklärung der Sets Kapitel 4.2.4. Verwenden von Set Einstellungen. |
2D Darstellung
| ► | Sie können die Rohstufenvorderkante in deren Darstellung definieren. Es können 3 Varianten ausgewählt werden. |
| ► | Die Darstellung der Schnittoption ist variabel: Die Schnitthöhe und der Schnittwinkel können definiert werden. Die Linienart und Schnittdarstellung können gewählt werden. |
|
|
| ► | Die Beschriftung der Steigungen ist auch möglich. |
| ► | Treppenbezeichnung entlang Lauflinie ausrichten platziert die Beschriftung der Treppe entlang der Lauflinie. Ohne diese Option, wird diese am Antritt platziert. |
| ► |  |

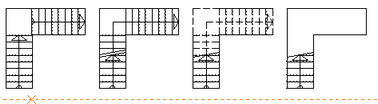

Wenn Sie diese Option aktivieren, so wird die Lauflinie bei Podesten unterbrochen, sowie der Pfeil vor dem Podest dargestellt.
|
|
Option nicht aktiviert |
Option aktiviert |
