Definiert die Gesamtlänge des Fensterbrettes.
Definiert den Abstand des Fensterbrettes vom Fensterrahmen nach Außen / Innen. |
|
| ► | Stärke |
Definiert die Materialstärke des Fensterbrettes.
| ► | Material |
Das Material des Fensterbrettes kann hier definiert werden.
Fensterbanktiefe Außen
Wand Referenzlinie Fensterbanktiefe Innen
| | Die Fensterbank erscheint im Grundriss nur bei Darstellungsmaßstäben ab 1:50. |

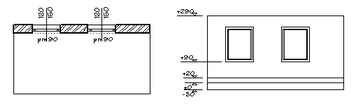

Brüstungs Höhen
Wie zuvor erwähnt, wird die Brüstungshöhe von Geschoss Null und nicht von Wand Null aus gemessen.
In diesem Beispiel startet die Wand bei 20 cm Höhe. 90 cm wurden als Brüstungshöhe eingegeben. Das bedeutet einen Unterschied von 70 cm für die reelle Höhe der Brüstung.
Zusätzlich kann in den Vermaßungseinstellungen der Öffnungen eine Fußbodenstärke definiert werden.
