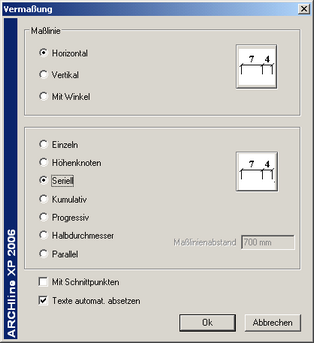

Dieser Dialog erlaubt es Ihnen aus 7 verschiedenen Typen von Distanz Vermaßungen in 3 Richtungen zu wählen:
Vermaßungsrichtung
Wählen Sie die Richtung der Vermaßung. Sie können wählen zwischen:
| ► | Vertikale Vermaßung, oder |
| ► | Vermaßung mit einer vorgegebenen Richtung. |
Typ der Vermaßung
Wählen Sie aus den folgenden Möglichkeiten:
Einzeln
|
Distanz Vermaßung zwischen zwei Punkten
|
Höhenknoten
|
Architektonische Höhenvermaßung.
|
Seriell
|
Vermaßung zwischen zwei Punkten werden nacheinander platziert.
|
Kumulativ
|
Die einzelnen Maßzahlen werden immer vom ersten Punkt aus gemessen.
|
Progressiv
|
Wie kumulativ, jedoch wird die Maßlinie nicht durchgezogen.
|
Halbdurchmesser
|
Der doppelte Wert der gemessenen Distanz wird jeweils übereinander platziert.
|
Parallel
|
Wie kumulativ, jedoch werden die Maßlinien übereinander platziert.
|
| • | Wählen Sie den ersten Punkt der Vermaßung ( Punkt 1). |
| • | Geben Sie den zweiten Punkt an. |
| • | Platzieren Sie die Vermaßung. |
| • | Geben Sie alle weiteren Punkte an. |
| • | Beenden Sie die Abfolge mit Enter. |
| • | Beenden Sie den gesamten Befehl mit Enter. |
Halbdurchmesser:
Verwenden Sie diese Option um symmetrische Objekte zu vermaßen. Wählen Sie zuerst einen Punkt der Symmetrieachse und dann die einzelnen Extrempunkte. Das Programm zeigt den doppelten Wert der gemessenen Distanz und markiert diese als Durchmesser.
Wählen Sie Punkt der Symmetrieachse.
Wählen Sie Punkt der gemessen werden soll.
Platzieren Sie die Vermaßung.
Das Bild auf der rechten Seite illustriert die Anwendung dieses Befehls mit horizontaler Ausrichtung.
|
|
Eigenschaften der Vermaßung:
| • | Wenn ein spezieller Punkt (End-, Mittel- oder Mittenpunkt) gewählt wird, so ist die Vermaßung mit diesem Punkt verknüpft und assoziativ. |
| • | Bei serieller, kumulativer oder progressiver Vermaßung können Sie den Platz der Maßzahl bestimmen, wenn diese mit einer anderen kollidieren würde. Drücken Sie Enter um die Originalposition beizubehalten. |
| • | Bei paralleler Vermaßung können Sie den Abstand der Maßlinien bestimmen. |
| • | Um einzelne Maße in eine Kette aufzunehmen, oder aus dieser zu löschen verwenden Sie die Befehle In Kette einfügen bzw. Aus Kette entfernen aus dem PopUp Menü. |
| • | Bei der Seriellen Vermaßung können übereinanderliegende Maßzahlen mit der Option „Texte automat. absetzen“ automatisch so verschoben werden, daß alle sichtbar bleiben. |

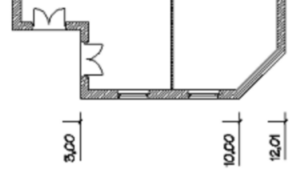

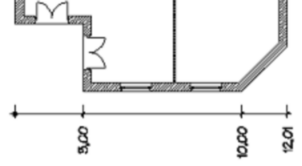

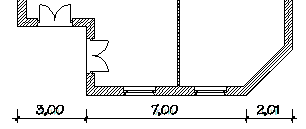

Beispiele für horizontale Vermaßung:
|
Einzeln
|
|
Seriell
|
|
Kumulativ
|
|
Progressiv
|
|
Parallel
|
Beispiele für Vermaßung mit Winkel:
Wenn Sie die Vermaßung mit Winkel wählen, so können Sie entweder den Winkel direkt eingeben, oder aktivieren Sie die Option wie... und wählen Sie anschließend das Element mit dem gewünschten Winkel.
|
Seriell
|
|
Distanz Vermaßung
