Das Programm platziert eine Vermaßungskette parallel zur gewählten Wand oder Gruppe von Wänden und inkludiert automatisch folgende Punkte:
| ► | Wandeckpunkte und Wandverbindungen, |
| ► | Tür / Fenster Öffnungen und Wandeckpunkte, |
| ► | Tür / Fenster Achsen und Wandeckpunkte, |
| ► | Wandeckpunkte und Wandverbindungen inklusive Wandschichten. |
Sie können die Reihenfolge dieser Werte selbst definieren.

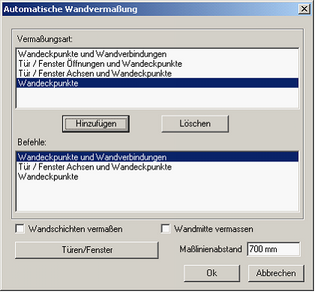

Wenn Sie den Befehl aktivieren, so erscheint die folgende Dialogbox:
| • | Wählen Sie die gewünschte Option in der Dialogbox (Vermaßungsart). |
| • | Klicken Sie auf Hinzufügen, die Option erscheint im Fenster Befehle. |
Gehen Sie gleich vor für alle gewünschten Optionen. Die Anordnung erfolgt der vorgegebenen Reihenfolge nach von innen nach außen.
| • | Wählen Sie Wandschichten vermaßen, um die Schichten in die Maßkette mit aufzunehmen. |
| • | Wählen Sie Wandmitte vermaßen, um die Wandmitte, anstatt der Wandkontur zu vermaßen. |
| • | Klicken Sie auf Türen/Fenster, um die gewünschten Einstellungen für die Öffnungsvermaßung anzugeben. |

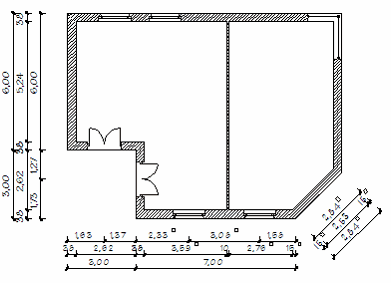

Außenwände vermaßen
Die gebräuchlichste Vermaßung ist sicherlich die der Außenwände.
| • | Aktivieren Sie den Befehl Wandvermaßung. |
| • | Wählen Sie die äußere Kontur einer beliebigen Außenwand. |
| • | Platzieren Sie die Vermaßung. |
| • | Gehen Sie für alle weiteren Außenwände gleich vor. |

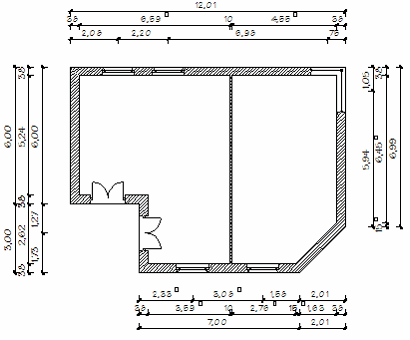

Alle Außenwände automatisch vermaßen
Sie können das gesamte Gebäude mit einem einzigen Schritt vermaßen, hierbei werden jedoch nur horizontale und vertikale Vermaßungen eingefügt.
| • | Wählen Sie AUSWAHL aus der Anweisungszeile. |
| • | Markieren Sie das gesamte Gebäude mit einem Auswahlrahmen. |
| • | Platzieren Sie die Vermaßung. |
| • | Drücken Sie zweimal Enter um den Befehl zu beenden. |
| | 2 Um eine gesamte Maßkette auf einmal zu bewegen verwenden Sie den Befehl Vermaßungskette bewegen aus dem PopUp Menü.
Der Abstand der einzelnen parallelen Maßlinien wird über den Parameter Maßlinienabstand in den Voreinstellungen der Vermaßung gewählt. |
|
Wandvermaßung
