Oberfläche > Designcenter

Das Designcenter dient zur einheitlichen und schnellen Verwaltung von allen Elementen, Sets, Projektstruktur und Objekten in ARCHline. Das Designcenter ist Drag & Drop fähig.

Das Designcenter gliedert sich in folgende Teile:

Übersicht und Kategorien. Mit der linken Maustaste können diese Ordner aufgeklappt werden.

Mit der rechten Maustaste auf eine leere Fläche im Strukturfenstergelangen Sie in die Designcenter Verwaltung:

In der Designcenter Verwaltung werden die OLI Kontainer verwaltet.

Darstellung der Liste wechseln: . Schnelles Löschen: . Grösse ändern:

Liste der Elemente. Aus dieser Liste können die Elemente per Drag & Drop auf die Zeichenoberfläche gezogen werden.

Das Struktur Fenster enthält folgende Einträge

	Alle gespeicherten Sets für alle Elemente in ARCHline. Per Drag & Drop kann das Set in die Zeichenfläche gezogen werden. Der jeweilige Befehl wird somit mit den gespeicherten Einstellungen ausgeführt.
	Alle Texturen können per Drag & Drop aus der Liste auf Bauteile gezogen werden. Mit dem dabei erscheinenden Auswahl Dialog, können die Texturen bei mehrschichtigen Elementen wie zum Beispiel Wand, präzise ersetzt werden. Ebenfalls im 3D Fenster ausführbar. Details dazu siehe das folgende Kapitel der Texturen.
	Dieser Ordner enthält alle 3D Objekte von ARCHline, welche per Drag & Drop platziert werden können.
	Dieser Ordner enthält alle Türen von ARCHline, welche per Drag & Drop platziert werden können.
	Dieser Ordner enthält alle Fenster von ARCHline, welche per Drag & Drop platziert werden können.
	Dieser Ordner enthält alle Treppen von ARCHline, welche per Drag & Drop platziert werden können.
	Dieser Ordner enthält alle Profile von ARCHline, welche per Drag & Drop platziert werden können.
	Dieser Ordner enthält die erstellten Detailzeichnungen, welche per Drag & Drop platziert werden können. Detailzeichnungen werden mit dem Befehl Detailansicht in die Bibliothek abgelegt.

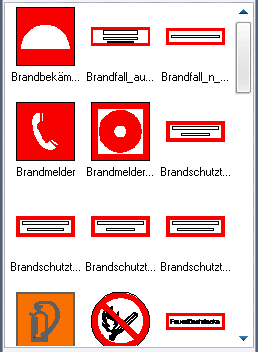

	Dieser Ordner enthält alle 2D Symbole von ARCHline, welche per Drag & Drop platziert werden können.
	Dieser Ordner enthält alle Geländer Objekte von ARCHline, welche per Drag & Drop platziert werden können.
	DXF und DWG Zeichnungen können aus diesem Ordner direkt importiert werden.
	Das Projekt wird in diesem Ordner mit allen seinen Geschossen und Fenstern angezeigt. Diese können hier aktiviert werden. Details dazu siehe das folgende Kapitel der Projekstruktur.
