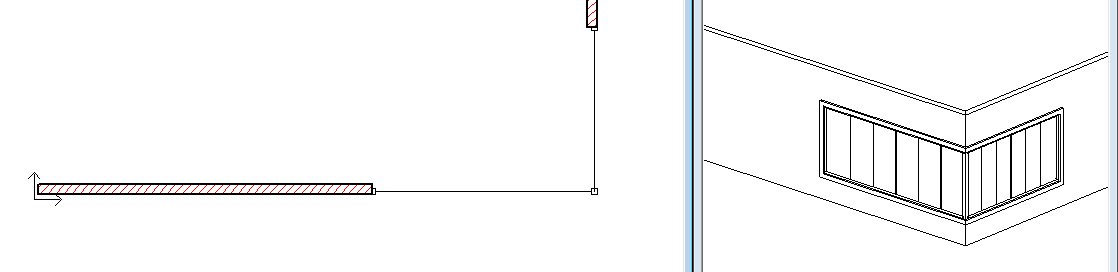

Ergebnis:
Erstellen von Fensterkonstruktionen in Wänden und Eckfenster. Mit diesem Befehl werden in Wände über die Definition der Wandöffnung Fensterkonstruktionen - auch über Wandecken - platziert.
Konstruktion
Aktivieren Sie den Befehl.

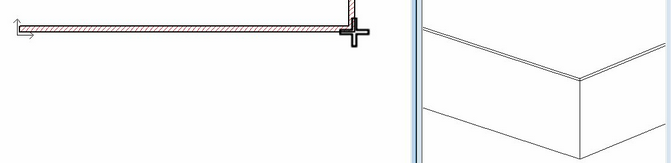

Klicken Sie auf den Eckpunkt zweier Wände.
Sie erhalten die Abwicklung beider Wandseiten, die Sie durch einen Linksklick im Zeichenbereich platzieren.

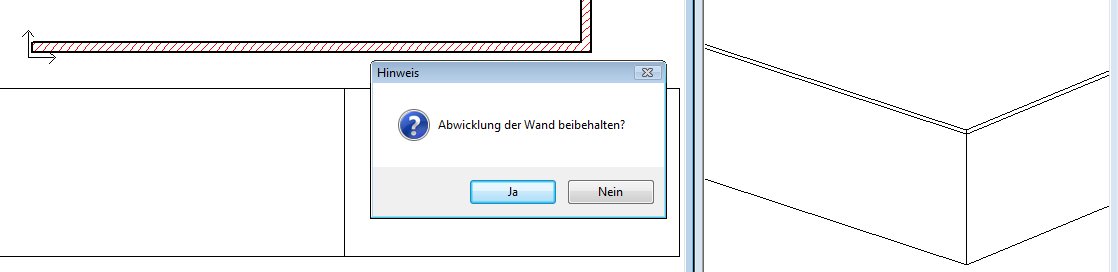

Bestätigen Sie den folgenden Hinweis mit Ja.

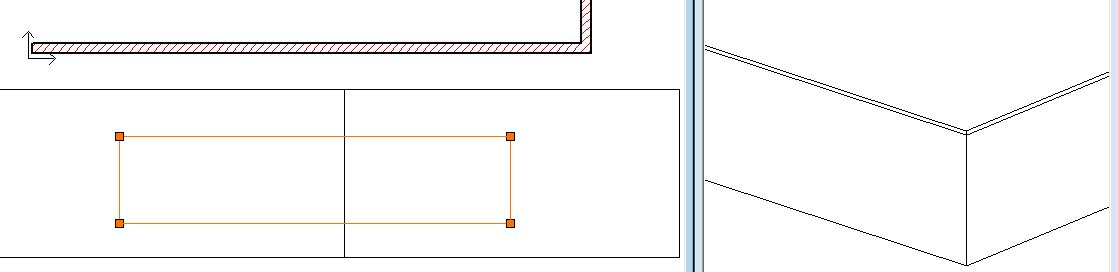

Sie können nun mit einem Befehl aus dem Popmenü das Profil der Fensteröffnung definieren.

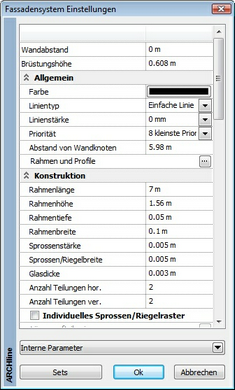

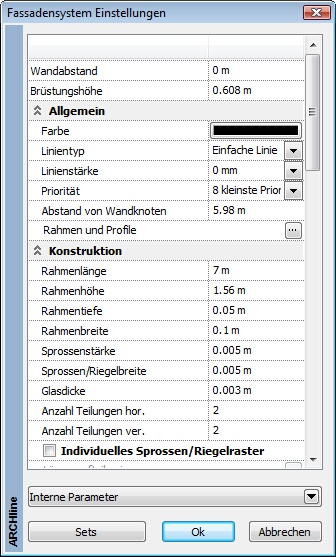

Treffen Sie nun die gewünschten Einstellungen.
| • | Die 2D Abwicklung zur Konstruktion der Fensteröffnung können Sie löschen. |
