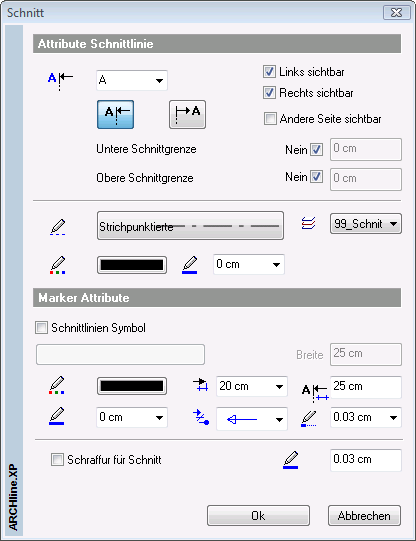

Bezeichnung der Schnittlinie.

Position der Schnittlinienbezeichnung bezogen auf den Schnittmarker.

Wählen Sie ob Bezeichnung und Marker am linken bzw. rechten Ende der Schnittlinie sichtbar sind.

Aktivieren Sie diese Option, um die Schnittrichtung zu wechseln.

Sie können hiermit eine obere und/oder untere Grenze der Schnittdarstellung festlegen.

Dies umfasst die Eigenschaften Farbe, Folie, Linienstärke sowie Linienart . Nähere Informationen siehe Allgemeine Attribute.

Wenn Sie diese Option aktivieren, so können Sie anstatt der vorgegebenen Auswahl an Darstellungen für die Schnittlinienbezeichnung ein Symbol einsetzen.

Wählen Sie hierzu die gewünschte Gruppe aus der Auswahl.

Sie finden einige vorgefertigte Symbole in der Kategorie "Schnittlinien Marker".

Legen Sie hier die Farbe und Strichstärke des Markers fest.

Größe des Markers.

Nur auswählbar, wenn nicht "Schnittlinien Symbol" aktiviert.

Definiert die Länge des Markers.

Wählen Sie die Markerdarstellung aus der Liste.

Nur auswählbar, wenn nicht "Schnittlinien Symbol" aktiviert.

Wählen Sie hier, ob die Schnittflächen automatisch schraffiert werden sollen, sowie die Linienstärke der Schnittschraffur.

Die jeweilige Schraffur der Elemente wird über das Material definiert. Für Details siehe Schraffur Schnitt.
