Ergebnis:
Durch die Vielzahl an Einstellungsmöglichkeiten in den Filtern, können eigene interessante Kreationen für Filter entdeckt werden. Diese können danach als Sets in ARCHline
abgespeichert werden. Mit diesen künstlerischen Grafik Filtern ist es Ihnen möglich, das erstellte Rendering direkt nach dem Berechnungsvorgang mit illustrativen Veränderungen zu belegen.
Dazu ist eine große Auswahl an bekannten Grafik Filtern wie Sketch, Pinselstriche, Mosaik,
Tintenzeichnung und viele Weitere anwendbar. Diese veränderten Renderings können zum Beispiel in Layouts, für Präsentationen oder als
Hintergründe von vektoriellen 3D Darstellungen verendet werden.
Ausführung:
Nachdem das Rendering in ARCHline berechnet wurde, kann im Menü Datei des Rendering Fensters der Befehl Effekt Einstellungen ausgewählt werden.
Folgende Varianten des Rendering Effekts stehen zur Verfügung:

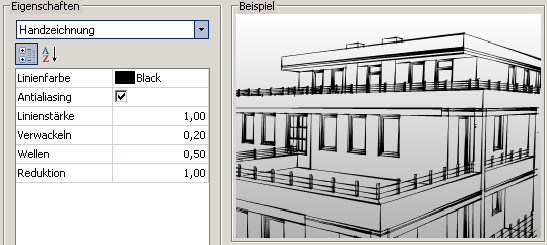

Handzeichnung:
Linienfarbe: |
Farbe der Linien |
Antialiasing: |
Kantenglättung Ein / Aus |
Linienstärke: |
Stärke der Linien |
Verwackeln: |
Addiert ein Zittern auf den Linienzug. |
Wellen: |
Addiert eine Wellenverzerrung über das ganze Bild |
Reduktion: |
Unterdrückt Linienstärken |

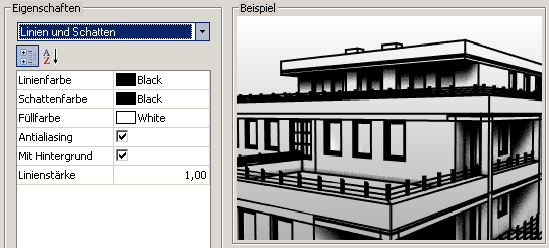

Linien und Schatten:
Linienfarbe: |
Farbe der Linien |
Schattenfarbe: |
Farbe der Schatten |
Füllfarbe: |
Farbe der Füllung von Flächen |
Antialiasing: |
Kantenglättung Ein / Aus |
Mit Hintergrund: |
Die Hintergrundfarbe wird als Füllfarbe verwendet. |
Linienstärke: |
Stärke der Linien |

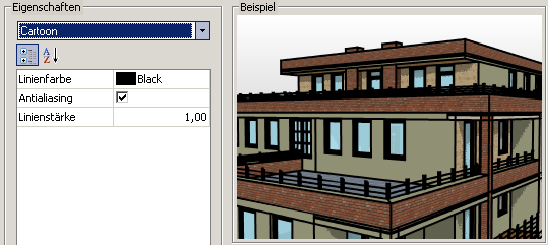

Cartoon:
Linienfarbe: |
Farbe der Linien |
Antialiasing: |
Kantenglättung Ein / Aus |
Linienstärke: |
Stärke der Linien |

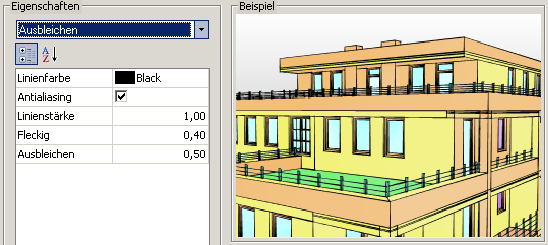

Ausbleichen:
Linienfarbe: |
Farbe der Linien |
Antialiasing: |
Kantenglättung Ein / Aus |
Linienstärke: |
Stärke der Linien |
Fleckig: |
Wechselnde Stärke der Farbflächen |
Ausbleichen: |
Die Farbe der Materialien wird aufgehellt. |

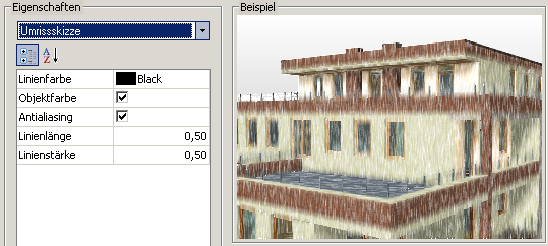

Umrissskizze:
Linienfarbe: |
Farbe der Linien |
Objektfarbe: |
Farbe der Elemente Ein / Aus |
Antialiasing: |
Kantenglättung Ein / Aus |
Linien Länge: |
Länge der Überstände |
Linienstärke: |
Stärke der Linien |

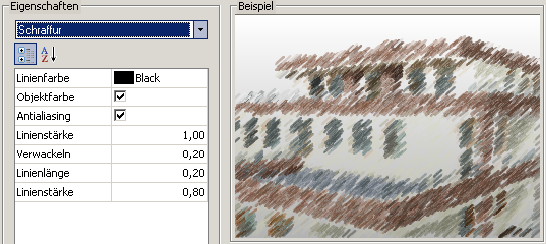

Schraffur:
Linienfarbe: |
Farbe der Linien |
Objektfarbe: |
Farbe der Elemente Ein / Aus |
Antialiasing: |
Kantenglättung Ein / Aus |
Linienstärke: |
Stärke der Schraffurlinien |
Verwackeln: |
Addiert ein Zittern auf den Linienzug. |
Linien Länge: |
Länge der Überstände |
Linienstärke: |
Stärke der Linien |

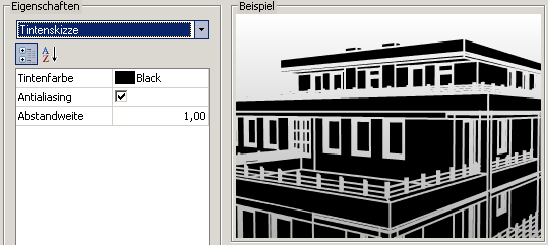

Tintenskizze:
Tintenfarbe: |
Farbe der Linien |
Antialiasing: |
Kantenglättung Ein / Aus |
Abstandweite: |
Abstände zwischen den Schraffurlinien |

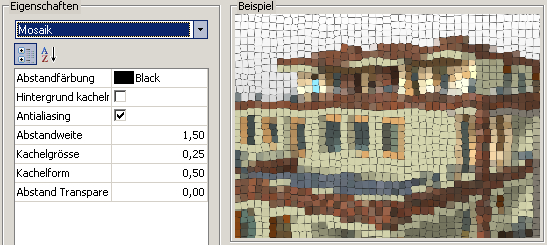

Mosaik:
Abstandfärbung: |
Farbe der Zwischenräume |
Hintergrund Kacheln: |
Der Hintergrund wird ebenfalls mit Mosaik aufgeteilt. |
Antialiasing: |
Kantenglättung Ein / Aus |
Abstandweite: |
Abstände zwischen den Schraffurlinien |
Kachelgröße: |
Größe der Mosaikflächen |
Kachelform: |
Gleichförmigkeit der Mosaik Teile |
Abstand Transparenz |
Durchsichtigkeit der Zwischenräume |

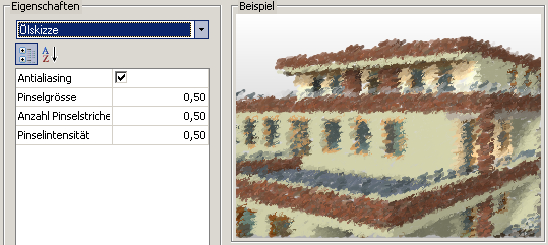

Ölskizze:
Antialiasing: |
Kantenglättung Ein / Aus |
Pinselgröße: |
Größe der Pinselstriche |
Anzahl Pinselstriche: |
Anzahl der Striche pro Linie |
Pinselintensität: |
Stärke des Pinseldrucks. |

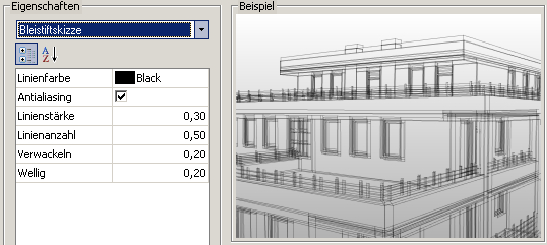

Bleistiftskizze:
Linienfarbe: |
Farbe der Linie |
Antialiasing: |
Kantenglättung Ein / Aus |
Linienstärke: |
Stärke der Linien |
Linien Anzahl: |
Anzahl der Linien pro Strich |
Verwackeln: |
Addiert ein Zittern auf den Linienzug. |
Wellig: |
Addiert Wellenformen auf die Linien |

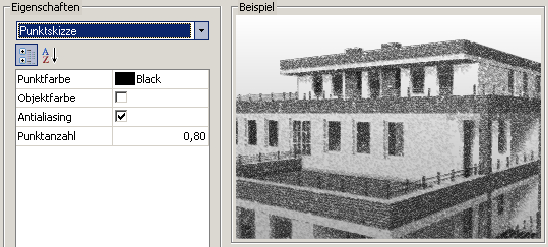

Punktskizze:
Punktfarbe: |
Farbe der Punkte |
Objektfarbe: |
Farbe der Elemente Ein / Aus |
Antialiasing: |
Kantenglättung Ein / Aus |
Punktanzahl: |
Anzahl der Punkte pro Linie |

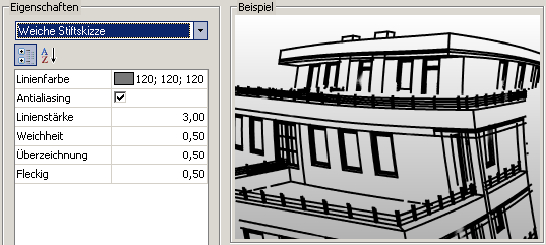

Weiche Stiftskizze:
Linienfarbe: |
Farbe der Linien |
Antialiasing: |
Kantenglättung Ein / Aus |
Linienstärke: |
Stärke der Linien |
Weicheit: |
Weicheit der Linienzüge |
Überzeichnung: |
Striche werden überzeichnet, ausgefasert |
Fleckig: |
Wechselnde Stärke der Farbflächen |

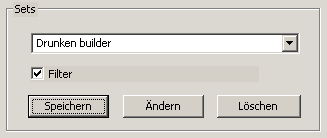

Alle Filter Varianten können mit deren Einstellungen als Sets abgespeichert werden. Die Sets werden
im unteren Teil des Dialoges verwaltet:
Ist die Checkbox Filter aktiv, werden nur die vor eingestellten Effekt Filter Einstellungen in der Liste
angezeigt.
Mit dem Button
, wird zum jeweilig ausgewählten Filter, die Ursprüngliche
Einstellung wieder hergestellt.
