Ergebnis |

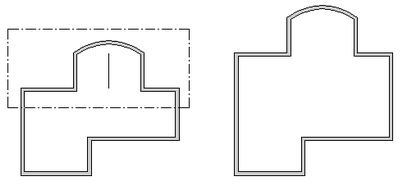

Verlängert ausgewählte Elemente und Punkte, entlang eines Vektors.(in eine Richtung)
Der Befehl, verzerrt alle Elemente, welche sich vollständig in der Auswahl befinden.
Befehl im Programm |
<Menü> <Bearbeiten> <Dehnen>
<Symbolleiste> <Verschieben> <Dehnen>
Ausführung |
| 1. | Ist das Element eine Linie oder eine Polylinie, verschiebt der Befehl einfach den Endpunkt und verbindet diese wieder mit einer Linie |
| 2. | Alle Kurven werden an der Linie geschnitten und deren Punkte mit einer Linie in Dehnrichtung verbunden. |
| 3. | Alle Schraffuren folgen den Elementen. |
| 4. | Zusätzlich können Wände und Decken mit diesem Befehl gedehnt werden. Die Wandverbindungen werden danach wieder hergestellt. |
Die Fläche für die Verzerrung kann folgendermaßen definiert werden:
| 1. | Mit einem Auswahlfenster, oder |
| 2. | mit dem Befehl Kontur aus der Unterbefehle. |
Fenster:
| 1. | Definieren Sie einen Eckpunkt des Auswahlfensters. |
| 2. | Definieren Sie den zweiten Punkt. |
| 3. | Definieren Sie die Richtung der Verzerrung. |
| 4. | Definieren Sie den Endpunkt des Vektors. |
Fläche:
| 1. | Wählen Sie Alles aus den Unterbefehlen. |
| 2. | Definieren Sie eine Kette aus Linien und Kreisen. Enter schließt die Kontur. |
| 3. | Definieren Sie den Startpunkt der Verzerrung. |
| 4. | Definieren Sie den Endpunkt des Vektors. |
| 5. | Enter beendet den Befehl. |
Unterbefehle |
Folgende Unterbefehle stehen zur Verfügung:
mit Polylinie / Vorauswahl / Alles
