Sie können verschiedene Typen von Vermaßungen erstellen und deren Erscheinungsbild individuell gestalten. Vermaßungen können assoziativ oder nicht assozaitiv sein.
Assoziative Vermaßungen passen sich automatisch an Änderungen der verknüpften Elemente an.
Assoziative Vermaßungen
Sind direkt mit den definierten Elementen oder speziellen Punkten dieser Elemente verbunden. Wenn Sie die assoziative Vermaßung verwenden wird das Programm die Vermaßung automatisch anpassen, wenn Sie das entsprechende Element ändern. Ändern Sie bspw. die Länge einer Wand, ändert sich deren Vermaßung.
Jeder Teil der Vermaßung (Maßlinie, Text, Marker, Maßhilfslinie, etc.) kann frei verändert werden.
Bestandteile

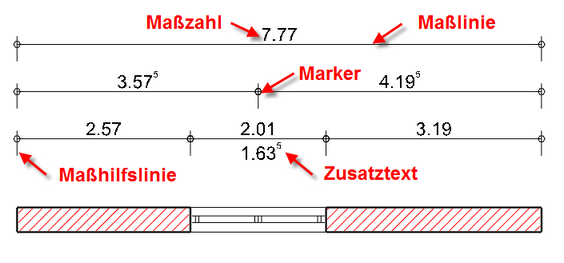

Die Vermaßung setzt aus folgenden Bestandteilen zusammen.
Die Maßzahl ist ein Text, der in der Regel den Meßwert wiedergibt. Dieser Text kann auch Präfixe, Suffixe oder einen freien Text beinhalten und lässt sich über die Format Einstellungen an gängige Vermaßungsstandards und Einheiten anpassen.
Eine Maßlinie gibt die Richtung uns Ausdehnung der Vermaßung an. Bei Winkelbemaßungen ist die Maßlinie ein Kreisbogen. Die Maßlinie kann auch deaktiviert sind.
Marker sind Symbole, die sich an den Enden der Maßlinie finden. Die Marker können in Größe und Form unterschiedlich sein. Eigene Marker können nicht definiert werden.
Maßhilfslinien sind Führungslinien, die sich vom Zeichnungselement bis zur Maßlinie erstrecken.
Der Zusatztext ist ein Text, der unterhalb der Vermaßung angeordnet werden kann und automatisch oder frei definiert werden kann, oder aber auch leer ist.
Die Eigenschaften aller hier gezeigten Elemente können Sie über die Vermaßungs Attribute definieren.
