Erstellen Sie nun das Dach. Vergewissern Sie sich, dass das
aktiv ist. Klicken Sie nun mit der linken Maustaste auf das Dachwerkzeug
und anschließend den ersten Dachbefehl
auswählen.
Mit einem Rahmen von rechts unten nach links oben wählen Sie alle Elemente aus (türkis umrandet) und bestätigen mit der rechten Maustaste.
Jetzt können Sie die gewünschten Materialien einstellen (1) . Im unterem Bereich können Sie die gewünschte Darstellung im Grundriss und 3D – Fenster festlegen. Schalten Sie die Darstellung der Lattung aus (2) und deaktivieren Sie die „Dachbauteile in 2D darstellen“ (3) um die Konstruktion (Sparren und Fußpfetten) nur im 3D Fenster zu sehen. Klicken Sie jetzt im linken Navigationsfenster auf Fußpfette (4) um die Kniestockhöhe des Daches zu definieren.
|
Editieren Sie den Wert auf 2,7 m also die Höhe unserer Wand.
|
Zur Anpassung der Dachform klicken Sie auf „Dachflächen“.

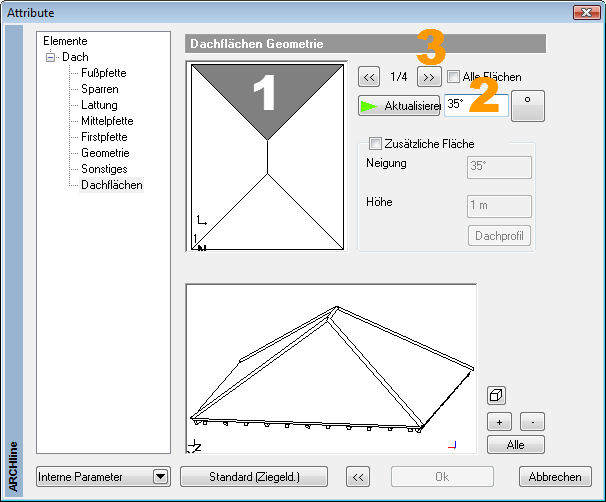

Klicken Sie jetzt in der Vorschau die obere Dachfläche an (1). Geben Sie nun den Winkel von 90° in das Feld (2) ein. Um die Änderung auch in der Vorschau zu sehen, klicken Sie auf "Aktualisieren" oder am der linken Maustaste auf eine andere Dachfläche in der Vorschau.
Mit dem Pfeilicon >> (3) oder mit einem linken Mausklick in eine Dachfläche, können Sie zwischen den einzelnen Dachflächen wechseln.

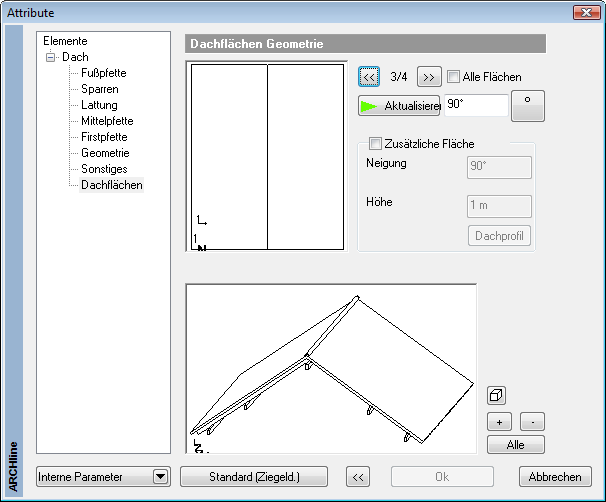

Stellen Sie nun die untere Dachfläche ebenfals auf 90° ein.
Die zwei restlichen Dachflächen haben einen Winkel von 35°.
Das Ergebnis sieht folgendermaßen aus:
Wenn Sie die Einstellungen gemacht haben wechseln Sie anschließend mit dem << Pfeil Icon (neben OK) in die Hauptattribute des Daches.
Schließen Sie die Einstellungen mit "OK".
Die Giebelwände verschneiden Sie nun mit dem Dach.
Klicken Sie in die Geschossverwaltung und stellen in dem Dachgeschoss bei Geschosshöhe eine überhöhten Wert ein (zb 10 m).
Bestätigen Sie mit OK.
| • | Alternativ können Sie die Wandhöhe direkt im Bauteil (z.B. mit Doppelklick auf die entsprechende Wand) ändern. |
Falls im Modell die Verschneidung der Wand mit dem Dach noch nicht sofort sichtbar ist, müssen Sie das 3D Modell neu aufbauen.
Aktivieren Sie dazu das Grundrissfenster und klicken Sie auf den Hammer in der oberen Palette
.
Treffen Sie in dem erscheinenden Dialog folgende Einstellungen und beenden diese mit OK.
... und nach dem 3D neu Aufbau.
Wechseln Sie im Grundrissfenster in das Erdgeschoss (wechseln der Geschosse funktioniert am einfachsten mit Bild
oder Bild
).
