Erste Schritte > Konstruktion eines einfachen Gebäudes > Vermassung

Wählen Sie das Vermaßungsicon .

In der folgenden Dialogbox legen Sie den Vermaßungsart fest.

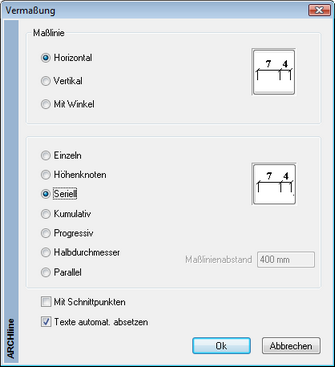

Vermaßung_Distanzvermaßung_Dialog

Wählen Sie im oberen Bereich die Richtung der Vermaßungskette

und im unteren Bereich die Vermaßungsart. (zb Seriell)

Mit OK bestätigen Sie.

Klicken Sie auf den ersten zu vermaßenden Punkt.

Klicken Sie auf den zweiten zu vermaßenden Punkt

Vermassung_distanzvermassung_erster_Punkt

Definieren Sie die Lage der Maßkette

Vermassung_distanzvermassung_zweiter_Punkt

Klicken Sie auf die weiteren zu vermaßenden Punkte

Vermassung_distanzvermassung_weiterer_Punkt

Die weiteren Maßketten werden automatisch aus die erste Maßkette ausgerichtet.

Vermassung_Distanzvermassung_fertig

Wenn Sie alle Punkte der Maßkette erstellt haben Schließen Sie die Maßkette mit zweimaliges klicken mit der rechten Maustaste.

•	Sollte eine Maßzahl über die Maßhilfslinie hinausragen, können Sie die Position der Zahl manuell bestimmen. Durch einmaliges Drücken der RECHTEN Maustaste wird die Zahl auf der Standardposition abgesetzt.
