Hüllfläche detailliert > Tutorial > Bruttorauminhalte definieren

Als Basis für die Ermittlung der Hüllflächen Elemente dient der sogenannte Bruttorauminhalt. Um die thermisch beheizte Hülle für den Export zu berücksichtigen ist jedes Geschoss/jede Zone als Bruttorauminhalt festzuhalten. Den Befehl finden Sie unter Architektonische Elemente - Raumbuch - Bruttorauminhalte definieren. Der Bruttorauminhalt richtet sich dabei an seine Umgebung d.h. Außenkante Wände, Decken und Dach (obere Begrenzung = Dachhaut Außenkante).

Allgemeine Hinweise

□	Deaktivieren Sie in jedem Fall die Raumausstattung der Bruttoräume

□	Beinhaltet Ihr 3D Gebäudemodell runde Bauteile verwenden Sie eine 3D Auflösung von mindestens 32

Raumhöhe

je nach Gebäude Situation ist der Raumhöhe in ARCHline.XP besondere Aufmerksamkeit zu schenken. Die Raumhöhe ist Voraussetzung für die korrekte Berechnung der Hüllflächen.

Definieren Sie die Bruttoräume wie folgt...

Erdgeschoss

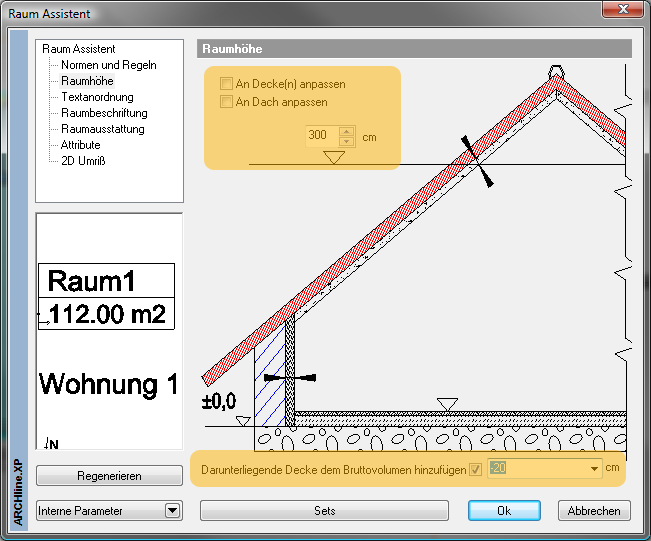

Wählen Sie als Raumhöhe 300 cm, und -20 für den Wert "Darunterliegende Decke dem Bruttovolumen hinzufügen". Durch den Wert -20 (cm) erreichen Sie, dass das Bruttovolumen von der Fundamentplatte UK beginnt.

AL_VAR2_EG

Erforderliche Raumbuch Kontur

Obergeschoss

Wählen Sie als Raumhöhe 320 cm, und +20 für den Wert "Darunterliegende Decke dem Bruttovolumen hinzufügen". Dadurch erreichen Sie, dass das Bruttovolumen von Fußboden OG bis Fußboden DG reicht.

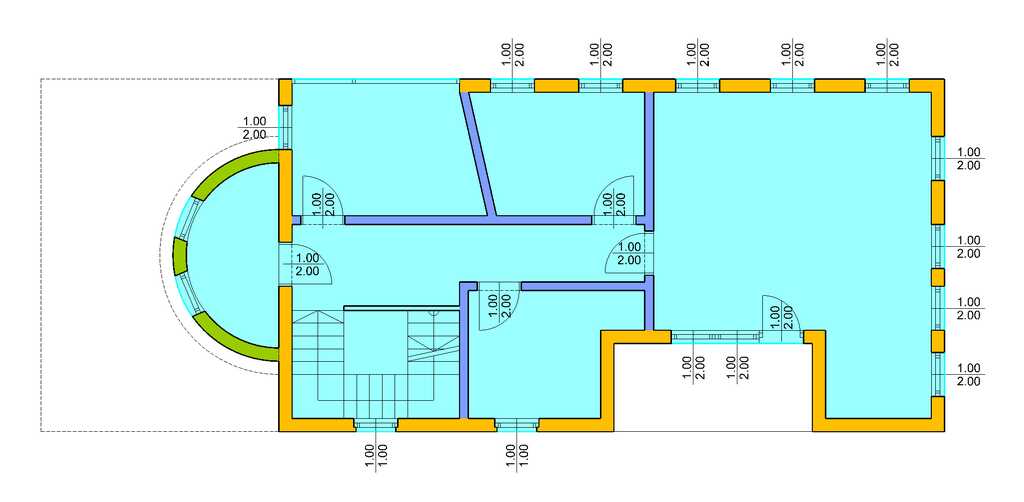

AL_VAR2_OG

Erforderliche Raumbuch Kontur

Dachgeschoss

Wählen Sie als Raumhöhe 280 cm, und +20 für den Wert "Darunterliegende Decke dem Bruttovolumen hinzufügen". Dadurch beginnt das Bruttovolumen bei Fußboden OK DG und endet mit Zangendecke OK.

Ist der gesamte Dachraum (bis zum First) beheizt, kann als Raumhöhe "An Dach anpassen" verwendet werden.

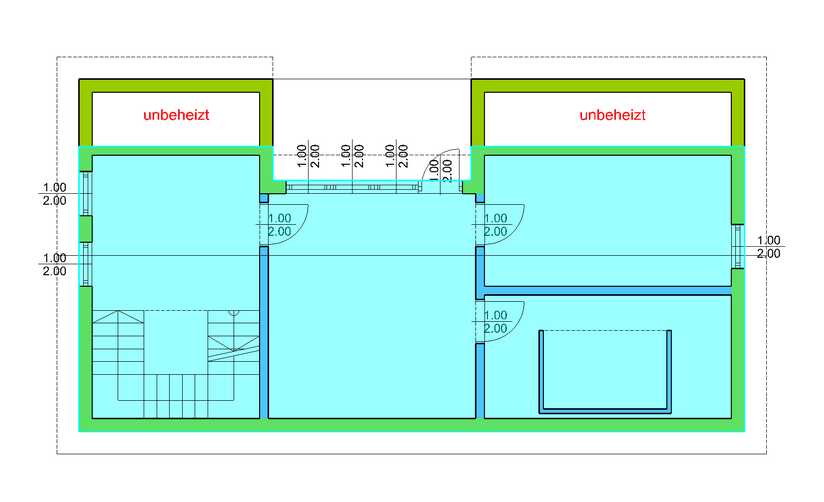

AL_VAR2_DG

Erforderliche Raumbuch Kontur

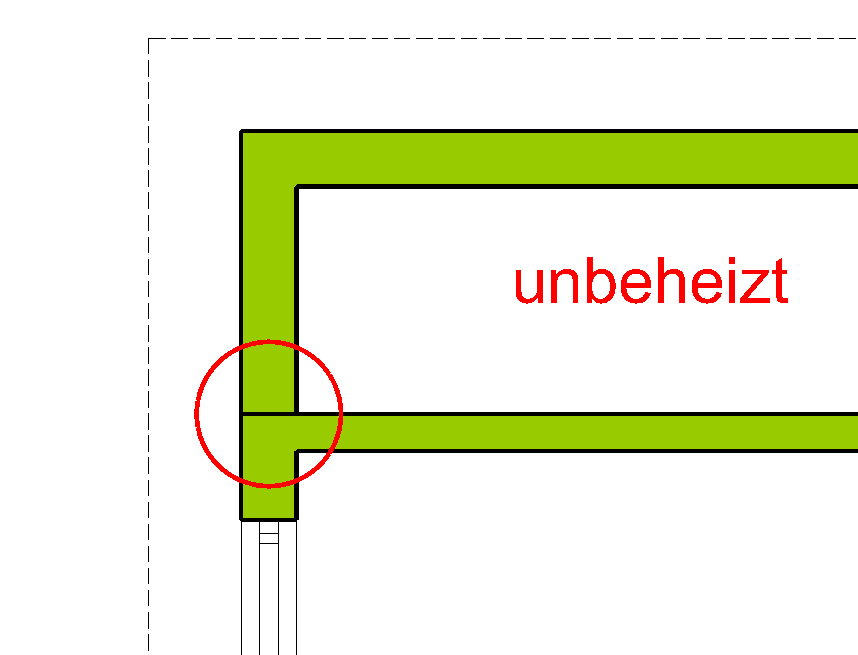

Bevor Sie den Bruttoraum erstellen, stellen Sie sicher das Wände, die in unbeheizten Bereichen liegen, keine Verbindung mit Wänden aus beheizten Bereichen aufweisen.

Wie Sie Ihre Eingaben visuell kontrollieren können, erfahren Sie im nächsten Kapitel
