Mit dem Einsatz von Folien, kann eine Zeichnung übersichtlich organisiert werden.
Das Programm definiert die Folie 0 als Standard Ebene. Sie haben jedoch die Möglichkeit mehrere Folien zu erstellen und benutzen. Maximum sind 1024 Folien. (0 bis 1023)
Jedes Fenster in ARCHline hat eine eigene Folienstruktur. 3D Objekte können somit in verschiedenen Fenstern in verschiedenen Folien liegen.
Details dazu finden Sie im Kapitel Folien Eigenschaften.
In ARCHline haben Folien folgende Einstellungen:
| • | Sichtbarkeit: Ein / Aus |
| • | Bearbeitung: Frei / Gesperrt |
| • | Farbe |
| • | Linien Art |
| • | Linien Stärke |
Folien können Ein und Aus geschaltet, gesperrt und entsperrt werden. Mit diesen Funktionen können einfach verschiedenen Elemente gruppiert werden.
Bei den Einstellungen der Elemente, können denen spezielle Folien zugeordnet werden, auf welchen sich diese nach der Konstruktion befinden. Es können verschiedene Elemente mit unterschiedlichen Einstellungen von Linienfarbe, Stärke oder Art, auf ein und derselben Folie platziert werden.
Wird im Ändern Menü der Befehl Folien Priorität aktiviert, werden alle Eigenschaften von Linienfarbe, Stärke und Art von der jeweiligen Folie auf deren Elemente übertragen.
Folien können in der Folienverwaltung mit CTRL und SHIFT Taste mehrfach ausgewählt werden.

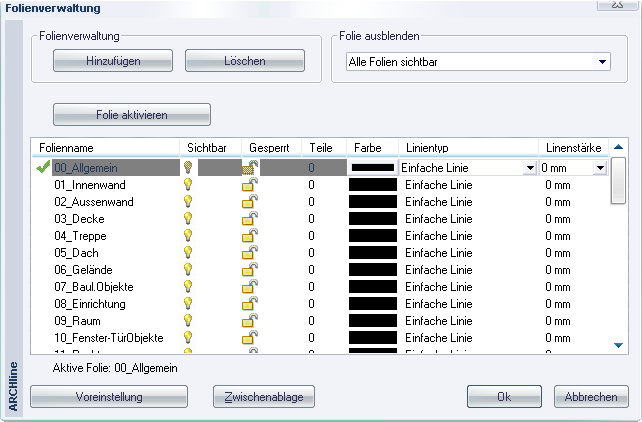

Die Folienstruktur finden Sie in der Statusleiste im Button:
Weiters befindet sich der Befehl Folie eines Elements aktivieren in der Statusleiste neben dem Folien Button.
Diese Funktion erlaubt es Ihnen, ein Element auszuwählen um dessen Folie abzugreifen. Die Elementfolie wird aktiv geschalten.
