Architektonische Elemente > Gezogenes Profil

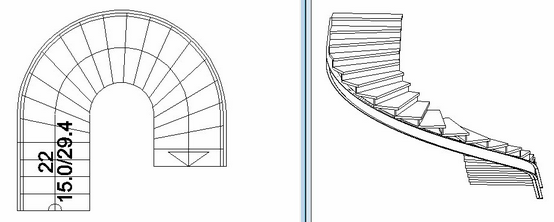

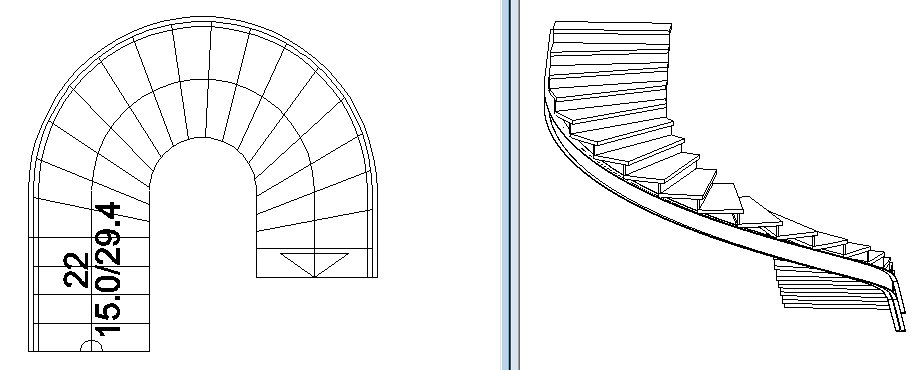

Ergebnis:

Erstellen von gezogenen Profilen entlang Treppen. Mit diesem Befehl können Profile entlang einer Treppenkontur gezogen werden.

Konstruktion

Aktivieren Sie den Befehl.

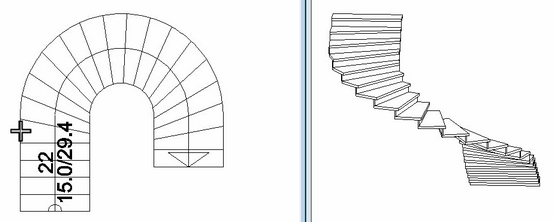

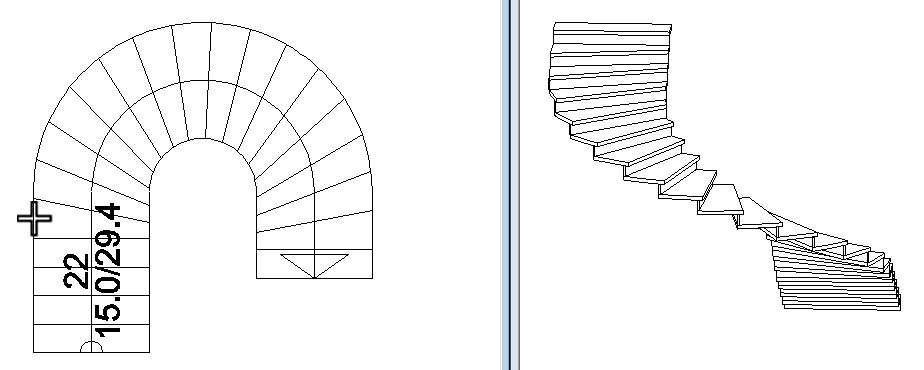

Klicken Sie auf die Treppenkontur.

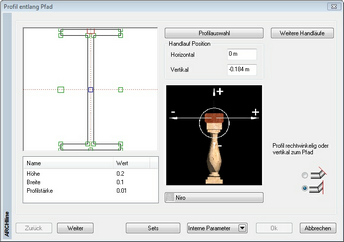

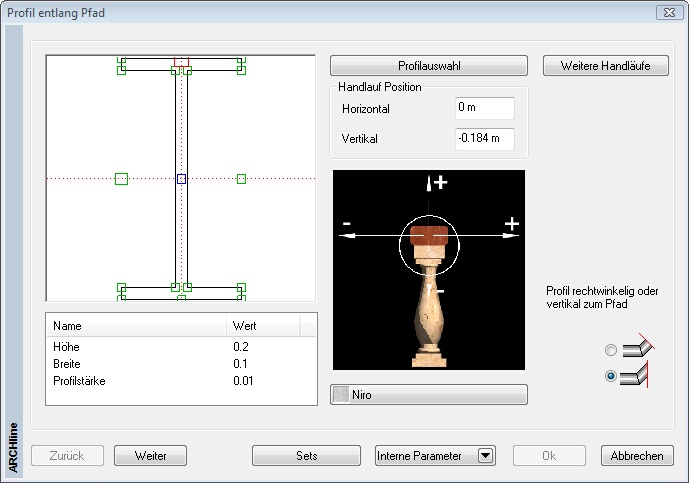

Treffen Sie die gewünschten Einstellungen - achten Sie auf den Einfügepunkgt - und klicken Sie auf Weiter.

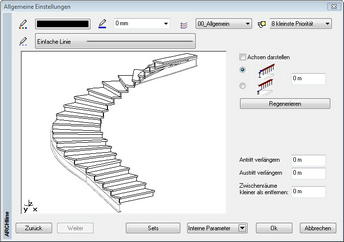

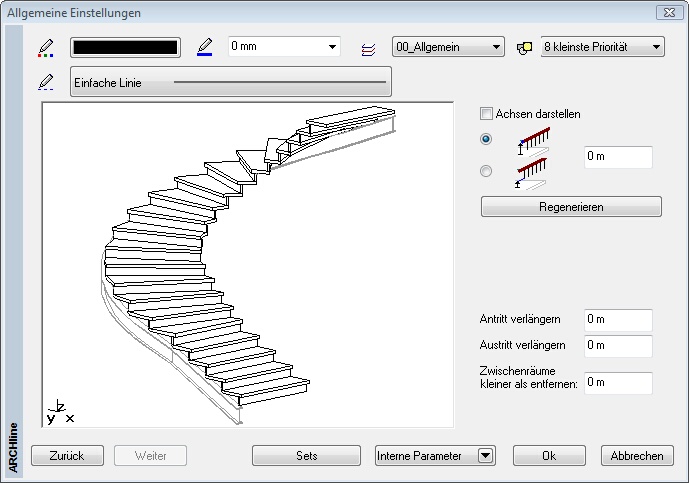

Achten Sie darauf, dass die Höhe des Profilverlaufs richtig definieren!

Klicken Sie bei Höhenänderungen auf "Regenerieren" um die Änderungen im Vorschaufenster sichtbar zu machen.

Klicken Sie auf Ok.

Eventuell die Konturkonstruktion mit den Befehlen der Promptleiste ergänzen.
