Ergebnis:
Erstellen eines Profilzuges entlang einer offenen Kontur. Mit diesem Befehl können Profile entlang einer offenen 2D Kontur im Grundriss gezogen werden.
Konstruktion
| • | Aktivieren Sie den Befehl. |
| • | Definieren Sie den Pfad entlang dessen das Profil gezogen werden soll. |
| • | Eventuell die Konturkonstruktion mit den Befehlen der Promptleiste ergänzen. |
| • | Mit der rechten Maustaste beenden Sie die Pfadkonstruktion. |
| • | Klicken Sie die Knotenpunkte mit der linken Maustaste durch und vergeben Sie dafür Höhenwerte. |

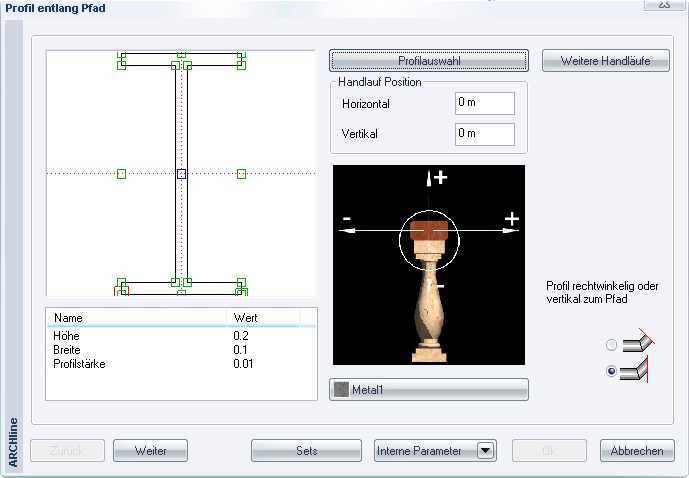

| • | Mit der rechten Maustaste bestätigen Sie die Höhen Eingabe. Der Dialog zur Profilauswahl erscheint. |
Alle weiteren Schritte sind ident mit dem Befehl Gezogenes Profil entlang Treppe.
Siehe auch den Befehl gezogenes Profil in 3D.
